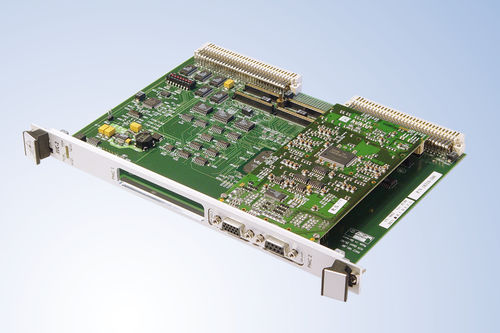

Analyseur de protocole MIL-STD-1553 AVC1553-x

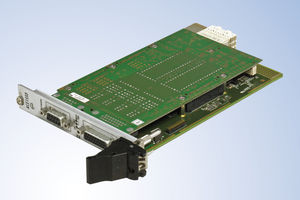

Solution modulaire intégrée utilisant les cartes PMC AMCX1553-x installées sur la carte porteuse AVC-2 Generic VME64x (6U) d'AIM. La carte AMCX1553-x fait partie de la nouvelle génération de modules PMC d'AIM destinés aux applications MIL-STD-1553 embarquées. L'AMCX1553-x offre des fonctions complètes de test, de simulation, de surveillance et d'analyse du bus de données, avec 1, 2 ou 4 flux de bus redondants. Il agit simultanément en tant que contrôleur de bus, terminaux distants multiples (31) et moniteur de bus chronologique/boîte aux lettres Capacité de relecture physique - reconstruire électriquement et rejouer les fichiers d'enregistrement MIL-STD-1553A/B précédemment enregistrés physiquement sur le bus MIL-STD-1553A/B sur le bus MIL-STD-1553A/B avec une excellente précision temporelle Des versions à fonctionnalité réduite (fonction unique ou simulateur uniquement) sont disponibles, ainsi que des variantes à plage de température étendue Capacité à gérer 8 signaux d'E/S discrètes d'usage général (GPIO) qui peuvent être surveillés ou contrôlés Conçu pour être installé sur une carte porteuse hôte pour s'adapter aux bus (comme PCI/PCIe standard, VME/VPX, cPCI/cPCIe) ou sur un ordinateur hôte intégré Conception matérielle du noyau commun Les modules AMCX1553-x utilisent la conception matérielle "Common Core" d'AIM qui utilise la technologie FPGA combinée à des processeurs RISC (unités d'interface de bus) pour supporter la norme MIL (Bus Interface Units) pour supporter le protocole de bus MIL-STD-1553 pour un ordonnancement précis des messages simulés agissant comme un contrôleur de bus et/ou comme plusieurs terminaux distants, ainsi que l'horodatage des messages reçus avec une résolution de 1µs pour le fonctionnement du moniteur de bus.
