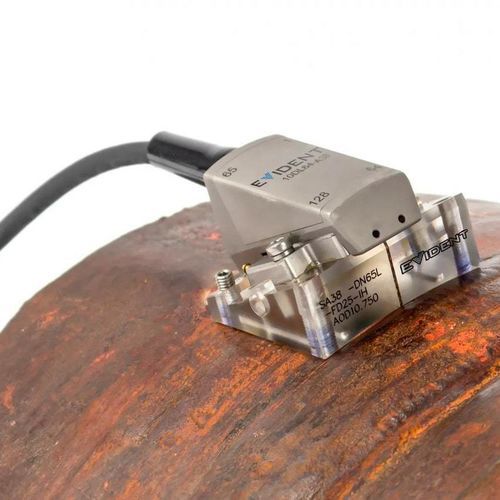

Sonde à ultrasons à coude 2.25DM7X4-A17

DMAhaute fréquencede soudage

Présentation
Les sondes Dual Matrix Array (DMA) et Dual Linear Array (DLA) sont des sondes à réseau phasé appairées, câblées sur un même connecteur pour réaliser des inspections transmit–receive longitudinales (TRL) des soudures et des matériaux adjacents. Elles sont conçues pour la mesure d'épaisseur et la détection de défauts sur aciers inoxydables, alliages austénitiques et résistants à la corrosion, soudures dissemblables et matériaux granulaires.

Avantages

• Capacité à transmettre et recevoir des ondes longitudinales dans des matériaux à grain grossier
• Meilleure pénétration et rapport signal/bruit sur inox et alliages résistants à la corrosion, y compris soudures dissemblables
• Disponibles en hautes fréquences et avec petits éléments pour la détection d'indications très fines
• Configurations multiples (DMA et DLA) pour adapter la couverture et le champ d'inspection

Sondes A28 et A38 Dual Linear Array (DLA)

• Options haute fréquence jusqu'à 10 MHz pour applications à haute sensibilité (p.ex. HTHA, fluage, SOHIC)
• Arrangements dual 32 (A28) ou 64 (A38) éléments offrant large couverture avec faible empreinte
• Séries de cales (wedges) pour diamètres de tuyau à partir de 4,5 in. [114.3 mm] OD
• Cales avec angles de toit pour focalisation passive couvrant des profondeurs focales d'environ 4 mm à 95 mm (0,16 in. à 3,74 in.)
• Compatible avec le porte-sonde universel et les scanners ChainSCANNER™, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER et SteerROVER

Sondes A26 et A36 Dual Linear Array (DLA)

• Optimisées pour les soudures en acier inoxydable (austénitique, soudures dissemblables, revêtements)
• A26 (dual 32 éléments) adaptées aux tuyaux épais (40 mm–80 mm [1,6 in.–3,1 in.])
• A36 (dual 64 éléments) pour tuyaux extra-épais (≥80 mm [≥3,1 in.])
• Séries de cales pour diamètres de tuyau à partir de 8,625 in. [219 mm] OD
• Compatible avec porte-sonde universel, ChainSCANNER et scanners VersaMOUSE

Sonde A27 Dual Matrix Array (32 éléments, 16×2)

• Conçue pour les applications de soudure en acier inoxydable (austénitique, soudures dissemblables, revêtements)
• Adaptée aux épaisseurs de paroi intermédiaires
• Séries de cales pour diamètres de tuyau à partir de 4,5 in. [114.3 mm] OD
• Compatible avec porte-sonde universel, ChainSCANNER et VersaMOUSE

Sonde A25 Dual Linear Array 16 éléments

• Destinée aux inspections de soudures et de revêtements d'acier inoxydable
• Applications sur tuyaux à paroi mince avec profondeur focale passive ≈ 6 mm [0,23 in.]
• Séries de cales pour diamètres de tuyau de 1 in. à 4,5 in. [25.4 mm à 114.3 mm] OD
• Compatible avec le scanner COBRA™

Spécifications et dimensions des sondes phasées
Part Number | Item Number | Fréquence (MHz) | Configuration | Total éléments | Pas (mm) | Élévation élément (mm) | Ouverture active (mm) | Dimensions extérieures mm (in.) L | W | H
2.25DM7X4-A17 | U8331715 | 2.25 | Dual Matrix (7 × 4 ea.) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98)
5DL16-12X5-A25 | Q3301132 | 5 | Dual Linear (16 ea.) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71)
2.25DL32-32X12-A26 | Q3301043 | 2.25 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DL32-32X12-A26 | Q3301480 | 4 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DM16X2-A27 | Q3300060 | 4 | Dual Matrix (16 × 2 ea.) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79)
10DL32-9.6X5-A28 | Q3301742 | 10 | Dual Linear (32 ea.) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96)
2.25DL64-64X12-A36 | Q3302293 | 2.25 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
4DL64-64X12-A36 | Q3302295 | 4 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
10DL64-19.2X5-A38 | Q3302412 | 10 | Dual Linear (64 ea.) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11)

Caractéristiques techniques / spécifications

• Configurations : Dual Matrix (DMA) et Dual Linear Array (DLA)
• Fréquences disponibles : 2,25 MHz, 4 MHz, 5 MHz, 10 MHz
• Nombre total d'éléments : 32, 56, 64, 128 (selon modèle)
• Pas typiques : 0,3 mm, 0,75 mm, 1 mm, 2,71 mm
• Ouvertures actives et hauteurs d'élément fournies par modèle (voir tableau)
• Focalisation passive via angles de toit des cales pour profondeurs focales ≈ 4 mm à 95 mm sur certains modèles
• Options de cales pour diamètres de tuyau de 1 in. (25,4 mm) jusqu'à 8,625 in. (219 mm) OD et plus (dépend du modèle)
• Applications cibles : mesure d'épaisseur et inspection de défauts, notamment sur inox/austénitique, alliages résistants à la corrosion, soudures dissemblables, revêtements et matériaux granulaires
• Compatibilité scanners (selon modèle) : porte-sonde universel, ChainSCANNER™, VersaMOUSE, COBRA™, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER, SteerROVER
