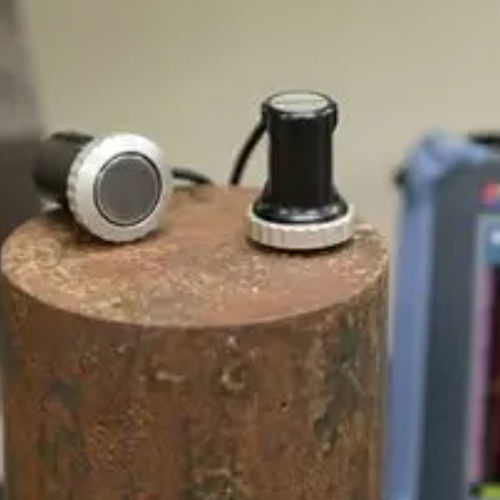

Sonde à ultrasons à transducteurs multiples 2L8-8X9-DGS1-P-2.5-OM

à membraneà faisceaux inclinés

Aperçu du produit
La série de sondes A24 pour inspection de contact manuelle dispose d'un boîtier ergonomique de la série Atlas, d'une membrane en uréthane remplaçable de 0,02 in (0,5 mm) et d'une grande ouverture active carrée, adaptée aux inspections en atelier et sur site. Disponible en versions 2,0 MHz et 4,0 MHz avec configurations à 8 et 16 éléments et options de faisceau 58° (onde de cisaillement) et 0° (onde longitudinale).

Caractéristiques de la sonde

• A24 Atlas Series
• Face d'usure remplaçable pour prolonger la durée de service
• Balayage d'inspection polyvalent : longitudinal 0° avec ±30°
• Fréquences disponibles : 2,0 MHz et 4,0 MHz
• Boîtier standard série Atlas compatible avec la technologie phased array
• Idéale pour l'inspection de :
  • Goupilles et boulons de pont
  • Matriçage / pièces forgées

Informations de commande des sondes
Numéro de pièce | Numéro d'article | Fréquence (MHz) | Nombre d'éléments | Pas (mm) | Ouverture active (mm) | Élévation (mm) | Longueur de câble (m) | Angle nominal du faisceau réfracté dans l'acier
2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2,0 | 8 | 1,0 | 8 | 9 | 2,5 | 58° Onde de cisaillement
4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4,0 | 16 | 0,5 | 8 | 9 | 2,5 | 58° Onde de cisaillement
2L16-16X16-A24-P-2.5-OM | Q3300915 | 2,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Onde longitudinale
4L16-16X16-A24-P-2.5-OM | Q3300916 | 4,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Onde longitudinale

Accessoires
Numéro de pièce | Numéro d'article | Description
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020 | U8770211 | Face d'usure pour boîtier A24, épaisseur 0,02 in, paquet de 12 disques en uréthane transparents
MRN-24 | U8770389 | Anneau de retenue de membrane de protection

Caractéristiques techniques

• Série : A24 Atlas Series
• Épaisseur de la membrane : 0,02 in (0,5 mm) face d'usure en uréthane
• Boîtier : boîtier ergonomique série Atlas avec membrane remplaçable
• Ouverture : grande ouverture active carrée (8 mm ou 16 mm selon le modèle)
• Fréquences : 2,0 MHz et 4,0 MHz
• Types de faisceau : 58° Onde de cisaillement et 0° Onde longitudinale
• Nombre d'éléments : 8 et 16 (selon modèle)
• Pas : 1,0 mm et 0,5 mm (selon modèle)
• Élévations : 9 mm et 16 mm (selon modèle)
• Longueur de câble : 2,5 m (modèles listés)
• Applications typiques : contrôle d'épaisseur et détection de défauts, goupilles de pont, boulons, pièces forgées
