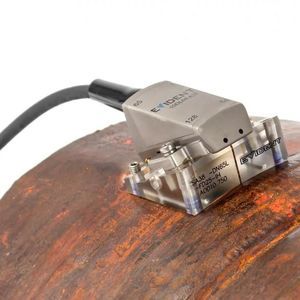

Sonde à ultrasons à coude 3.5L64-NW1

Présentation
Sondes à réseau phasé avec coin intégré conçues pour l'inspection de canaux composites et les géométries proches des bords dans les assemblages structuraux. Les zones mortes raccourcies aux deux extrémités permettent l'acquisition C-scan pour l'évaluation de la délamination, du désassemblage et de la porosité dans les composants composites.

Avantages

• Zone morte proche de la paroi réduite : 1,5 mm entre le centre du premier/dernier élément et le bord du boîtier
• Optimisées pour l'inspection de canaux composites et les géométries près des bords
• Adaptées aux acquisitions C-scan pour détecter délamination, désassemblage et porosité dans des structures composites (applications aéronautiques)

Spécifications et dimensions des sondes
Numéro de pièce | Référence | Fréquence (MHz) | Nombre d'éléments | Pas (mm) | Ouverture active (mm) | Élévation (mm) | Dimensions extérieures mm (L x l x H)
3.5L64-NW1 | U8330148 | 3.5 | 64 | 1.0 | 64.0 | 7.0 | 66 x 19 x 25 mm
5L64-NW1 | U8330134 | 5.0 | 64 | 1.0 | 64.0 | 7.0 | 66 x 19 x 25 mm
3.5L24-NW2 | U8330965 | 3.5 | 24 | 1.0 | 24.0 | 7.0 | 26 x 19 x 30 mm
5L24-NW2 | U8330155 | 5.0 | 24 | 1.0 | 24.0 | 7.0 | 26 x 19 x 30 mm
3.5L128-NW3 | U8330695 | 3.5 | 128 | 1.0 | 128.0 | 7.0 | 130 x 21 x 35 mm
5L128-NW3 | U8330647 | 5.0 | 128 | 1.0 | 128.0 | 7.0 | 130 x 21 x 35 mm

Caractéristiques / spécifications techniques

• Zone morte près de la paroi : 1,5 mm entre le centre du premier/dernier élément et le bord du boîtier
• Applications typiques : inspection de canaux composites ; C-scan des composites pour détection de délamination, désassemblage et porosité (adapté aux assemblages composites en aéronautique)
• Connecteur et câble : livré de série avec connecteur OmniScan® et câble de 2,5 m ; possibilité de configuration avec d'autres connecteurs et longueurs de câble sur demande
• Références et spécifications principales disponibles :
  • 3.5L64-NW1 (Réf. U8330148) : 3.5 MHz, 64 éléments, pas 1.0 mm, ouverture active 64.0 mm, élévation 7.0 mm, dims ext. 66 x 19 x 25 mm
  • 5L64-NW1 (Réf. U8330134) : 5.0 MHz, 64 éléments, pas 1.0 mm, ouverture active 64.0 mm, élévation 7.0 mm, dims ext. 66 x 19 x 25 mm
  • 3.5L24-NW2 (Réf. U8330965) : 3.5 MHz, 24 éléments, pas 1.0 mm, ouverture active 24.0 mm, élévation 7.0 mm, dims ext. 26 x 19 x 30 mm
  • 5L24-NW2 (Réf. U8330155) : 5.0 MHz, 24 éléments, pas 1.0 mm, ouverture active 24.0 mm, élévation 7.0 mm, dims ext. 26 x 19 x 30 mm
  • 3.5L128-NW3 (Réf. U8330695) : 3.5 MHz, 128 éléments, pas 1.0 mm, ouverture active 128.0 mm, élévation 7.0 mm, dims ext. 130 x 21 x 35 mm
  • 5L128-NW3 (Réf. U8330647) : 5.0 MHz, 128 éléments, pas 1.0 mm, ouverture active 128.0 mm, élévation 7.0 mm, dims ext. 130 x 21 x 35 mm
