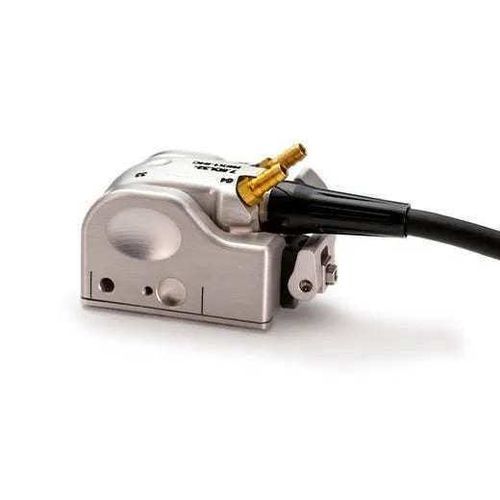

Sonde à ultrasons à transducteurs multiples 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW

à faisceauà ligne à retard

Présentation
La sonde REX1 Pulse-Receive (PR) Dual Linear Array™ (DLA) est conçue pour les relevés de corrosion et la détection de défauts proches de la surface. Le câblage PR et l’agencement pitch-catch permettent d’appliquer des techniques avancées d’imagerie par faisceau phasé telles que la Méthode de Focalisation Totale (TFM) et l’Imagerie par Cohérence de Phase (PCI) pour une meilleure visualisation des défauts peu profonds.

Avantages et caractéristiques

• Câblage pulse-receive (PR) supportant des lois focales complexes
  • Méthode de Focalisation Totale (TFM)
  • Imagerie par Cohérence de Phase (PCI)*
• Architecture pitch-catch réduisant les échos d’interface et améliorant la résolution proche-surface
• Firing d’ondes optimisé et large couverture du faisceau (jusqu’à 30 mm)
• Fichiers de lois focales embarqués compatibles avec OmniScan™ X3 et OmniScan X3 64
• Compatibilité avec instruments équipés de modules pulser/receiver
• Intégration possible avec le logiciel WeldSight™ pour inspection et analyse
• Détection de défauts aussi superficiels que 1 mm (0,04 in) sous la surface
• Profondeur d’inspection typique en acier carbone : 1–80 mm
• Système de réglage rapide pour diamètres à partir de 4 in jusqu’à surface plane
• Éléments de maintenance : ligne de retard remplaçable, irrigation intégrée, plaques d’usure en carbure

Applications typiques
Relevés de corrosion manuels, semi‑automatisés ou automatisés et évaluations de défauts critiques, y compris piqûres (pitting), dommages par fluage et fissuration par hydrogène (HIC). Recommandée lorsqu’une haute résolution proche-surface et un dimensionnement précis des défauts peu profonds sont nécessaires.

Technique Dual Array Pitch-Catch
Les sondes DLA utilisent des rangées séparées d’éléments émetteurs et récepteurs montés sur des lignes de retard inclinées pour focaliser l’énergie sous la surface. Cette géométrie réduit significativement l’amplitude des réflexions de surface et augmente la probabilité de détection des défauts peu profonds.

Caractéristiques techniques

• Famille de modèles : REX1 Dual Linear Array™ (DLA) PR probe
• Modèles disponibles :
  • 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW — N° article Q3301867 — Câble 2,5 m
  • 7.5DL32-32X5-REX1-P-5-OM-IHC-PR-RW — N° article Q3302172 — Câble 5 m
• Fréquence de fonctionnement : 7,5 MHz
• Nombre d’éléments : Dual 32
• Pas (pitch) : 1 mm
• Ouverture active : 32 mm
• Élévation : 5 mm
• Dimensions extérieures (L×l×H) : 66 × 40 × 44 mm (2,57 × 1,58 × 1,73 in)
• Couverture du faisceau : jusqu’à 30 mm (1,18 in)
• Profondeur d’inspection typique en acier carbone : 1 à 80 mm
• Détection de défauts proche-surface : dès 1 mm (0,04 in)
• Fonctions de service clés : ligne de retard remplaçable, irrigation intégrée, plaques d’usure en carbure, réglage rapide pour petits diamètres jusqu’à surfaces planes
• Techniques d’imagerie prises en charge : Phased Array (PA), Méthode de Focalisation Totale (TFM), Imagerie par Cohérence de Phase (PCI ; PCI disponible sur OmniScan X3 64)
