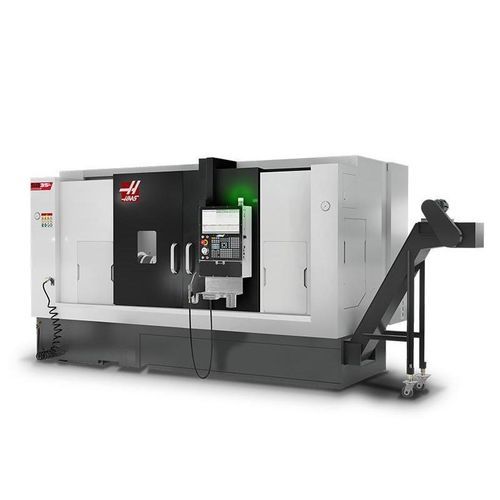

Machine de tournage horizontale SB-35L

CNC2 axesà banc incliné

Présentation
Le SB-35L est la version à banc long du SB-35, dotée d'une construction à glissières prismatiques (box way) offrant rigidité élevée, capacité de charge et amortissement des vibrations. Il associe des glissières rectifiées et trempées à des patins Turcite-B grattés à la main et une géométrie de banc inclinée à 30°. La machine est commandée par le CNC Haas et bénéficie du réseau de distribution Haas Factory Outlet.

Caractéristiques principales

• Tourelle BMT65, 12 stations
• Banc long pour une capacité de pièce étendue
• Glissières prismatiques trempées et rectifiées
• Patins Turcite-B grattés à la main
• Conception de banc incliné 30°
• Prise en compte d'un faux-pont programmable (non amovible ; limite la distance minimale entre pointes)

Remarques
Non compatible avec le Haas Bar Feeder. Non disponible avec récupérateur de pièces. La provision pour le faux-pont n'est pas amovible et limite donc la distance minimale entre pointes.

Capacités
Diamètre du mandrin : 12 in (305 mm)
Diamètre de coupe max (avec tourelle BMT65) : 13.50 in (345 mm)
Longueur de coupe max (variable selon le bridage) : 49.6 in (1260 mm)
Passage max de pièce : 23.6 in (600 mm)
Capacité barre : 3.50 in (90 mm)
Entre-points (max) : 58.8 in (1494 mm)

Courses
Axe X : 9.00 in (230 mm)
Axe Z : 52.00 in (1320 mm)

Vitesses d'avance
Rapides en X : 630 ipm (16.0 m/min)
Rapides en Z : 787 ipm (20.0 m/min)

Moteurs d'axes / Effort
Effort max X : 7780 lbf (34607 N)
Effort max Z : 7780 lbf (34607 N)

Broche
Nez de broche : A2-8
Puissance nominale : 40.0 hp (29.8 kW)
Vitesse max : 2500 rpm
Couple max : 425.0 ft-lbf @ 325 rpm (576.0 Nm @ 325 rpm)
Alésage draw tube ø : 3.58 in (91 mm)
Alésage broche ø : 4.13 in (105.0 mm)

Axe C de la broche principale
Type de commande : positionnement et interpolation de mouvement (axe C)

Contre-pointe
Queue : MT5
Course de la broche hydraulique : 4.7 in (120 mm)
Course de la contre-pointe : 39.4 in (1000 mm)

Tourelle
Nombre d'outils : 12 stations (tourelle BMT65)
Outils OD vs ID : toute combinaison (varie selon la tourelle)
Dégagement arrière pour porte-barre : 2.00 in (51.0 mm)

Outils tournants
Vitesse max : 4000 rpm
Montage des outils : BMT65

Général
Capacité liquide de refroidissement : 100 gal (379 L)
Poids machine (expédition) : 16425 lb (7450 kg)

Besoin en air
Air requis : 4 scfm @ 100 psi (113.0 L/min @ 6.9 bar)
Tuyau d'air en ligne : 3/8 in
Pression d'air min : 80 psi (5.5 bar)

Spécification électrique
Système d'entraînement : direct speed, courroie
Puissance broche : 40.0 hp (29.8 kW)
Tension AC d'entrée (3 phases) - Bas : 220 VAC (courant nominal : 70 A)
Tension AC d'entrée (3 phases) - Haut (transformateur interne optionnel) : 440 VAC (courant nominal : 35 A)

Dimensions d'expédition (approx.)
Palette domestique / export : 214.5 in x 90.5 in x 99.0 in (545 cm x 230 cm x 252 cm)
Poids (expédition) : 16425 lb (7450 kg)

Spécifications techniques

• Modèle : SB-35L (variante à banc long du SB-35)
• Tourelle série : BMT65 12 stations standard
• Broche standard : 2500 rpm, 40 hp, A2-8
• Capacité barre : 3.5 in (90 mm)
• Longueur de coupe max : jusqu'à ~50 in (variable selon le bridage)
• Type de banc : box way avec glissières trempées et rectifiées et patins Turcite-B grattés à la main
• Angle du banc : banc incliné 30°
• Prise en charge d'un faux-pont programmable (non amovible)
• Refroidissement standard : réservoir 100 gallons avec pompe multistage et convoyeur à copeaux à bande
• Fonctions de contrôle standard : écran grand format, Ethernet, WiFi, HaasConnect, HaasDrop, Advanced Tool Management
• Bridage standard : mandrin hydraulique 12 in, A2-8
• Non compatible avec Haas Bar Feeder ; non disponible avec récupérateur de pièces
• Poids d'expédition approximatif : 16425 lb (7450 kg)
