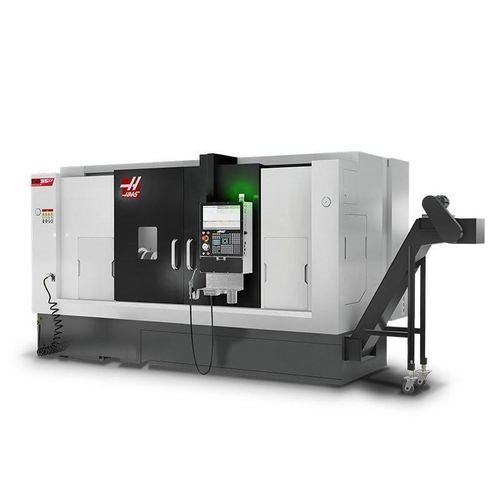

Machine de tournage horizontale SB-35LY

CNC3 axesà banc incliné

Aperçu
Le Haas SB-35LY est la version à banc long du SB-35 : tour CNC à glissières en boîte avec axe Y, conçu pour offrir rigidité dynamique élevée, forte capacité de charge et atténuation des vibrations adaptées aux opérations d'usinage lourdes. Il associe la construction traditionnelle à glissières en boîte au contrôle Haas et au réseau d'assistance. Capacités standard : mandrin 12 in (305 mm), nez de broche A2-8 et passage barre 3,5 in (90 mm).

Caractéristiques principales

• Tourelle BMT65 12 positions (prise en charge de l'outillage tournant)
• Glissières en boîte trempées et rectifiées de précision
• Glissières Turcite-B grattées à la main
• Banc incliné 30° avec calage d'axe Y à 30° pour une coupe rigide
• Prévision de support fixe programmable

Remarques importantes

• REMARQUE : Le SB-35LY n'est pas compatible avec le chargeur de barres Haas et n'est pas disponible avec récupérateur de pièces.
• ATTENTION : La provision pour support fixe n'est pas amovible ; cela limite la distance minimale entre les centres. Voir le plan d'implantation pour les détails.

Capacités
Diamètre mandrin : 12.0 in | 305 mm
Diamètre maximal pièce : 23.6 in | 600 mm
Diamètre max usinable (avec tourelle BMT65) : 12.00 in | 305 mm
Longueur max usinable (variable selon le bridage) : 47.3 in | 1200 mm
Passage barre : 3.50 in | 90 mm
Entre-pointes (max) : 58.8 in | 1493 mm

Courses
Axe X : 8.10 in | 206 mm
Axe Y : ± 2.0 in | ± 50 mm
Axe Z : 49.80 in | 1265 mm

Vitesses d'avance
Rapides X : 472 ipm | 12.0 m/min
Rapides Y : 283 ipm | 7.2 m/min
Rapides Z : 787 ipm | 20.0 m/min

Moteurs d'axes / Poussée
Poussée max X : 7780 lbf | 34607 N
Poussée max Y : 4490 lbf | 19972 N
Poussée max Z : 7780 lbf | 34607 N

Broche
Nez de broche : A2-8
Puissance nominale : 40.0 hp | 29.8 kW
Vitesse max : 2500 rpm
Couple max : 425.0 ft-lbf @ 325 rpm | 576.0 Nm @ 325 rpm
Ø tube de tirage : 3.58 in | 91 mm
Ø alésage broche : 4.13 in | 105 mm

Axe C broche principale
Vitesse max : 60 rpm
Puissance max : 5.0 hp | 3.7 kW
Positionnement (±) : 0.01 °
Diamètre de frein : 13.9 in | 353 mm
Couple de maintien frein : 250 ft-lbf | 339 Nm
Type de contrôle : Mouvement interpolé et positionnement

Contre-pointe
Taraudage : MT5
Déplacement du fourreau hydraulique : 4.7 in | 120 mm
Course : 39.4 in | 1,000 mm

Tourelle
Nombre d'outils : 12 positions
Outillage OD vs ID : Toute combinaison (varie selon la tourelle)
Dégagement arrière barre d'alésage (depuis l'arrière de la tourelle) : 2.00 in | 51.0 mm

Outillage tournant
Vitesse max : 4000 rpm
Outillage : BMT65

Général
Capacité liquide de refroidissement : 100 gal | 379 L

Air requis
Air requis : 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
Tuyau d'air en ligne : 3/8 in
Pression min : 80 psi | 5.5 bar

Spécifications électriques
Système d'entraînement : Direct Speed, courroie
Puissance broche : 40.0 hp | 29.8 kW
Tension AC entrée (basse) : 220 VAC (3 phases), intensité charge pleine : 70 A
Tension AC entrée (haute*) : 440 VAC (3 phases), intensité charge pleine : 35 A

Dimensions d'expédition (approx.)
Palette domestique / export : 214.5 in x 90.5 in x 99.0 in | 545 cm x 230 cm x 252 cm

Caractéristiques techniques

• Modèle : SB-35LY
• Diamètre mandrin : 12 in (305 mm)
• Passage barre : 3.5 in (90 mm)
• Vitesse max broche : 2500 rpm
• Puissance broche : 40 hp (29.8 kW)
• Couple max : 425 ft-lbf (576 Nm) @ 325 rpm
• Nez de broche : A2-8
• Tourelle : BMT65 12 positions (prise en charge de l'outillage tournant)
• Vitesse max outillage tournant : 4000 rpm
• Course X / Y / Z : 8.10 in / ±2.0 in / 49.80 in (206 mm / ±50 mm / 1265 mm)
• Rapides X / Y / Z : 472 / 283 / 787 ipm (12.0 / 7.2 / 20.0 m/min)
• Capacité liquide de refroidissement : 100 gal (379 L)
• Air : 4 scfm @ 100 psi (113 L/min @ 6.9 bar)
