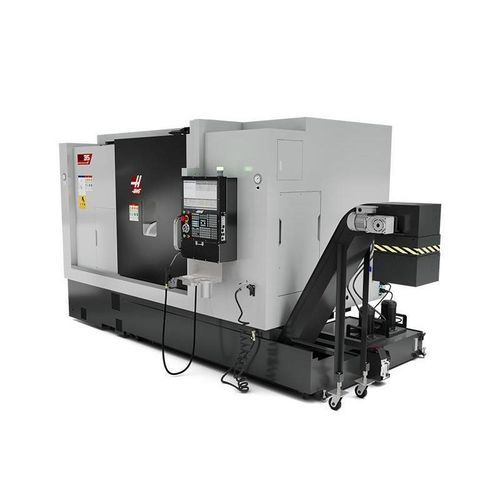

Machine de tournage horizontale SB-35

CNC2 axesà banc incliné

Brève description
Tour CNC à glissières en boîte conçu pour l'usinage lourd, avec diamètre de coupe max 13,50 in (345 mm), longueur de coupe max 30,0 in (760 mm) et nez de broche A2-8. Configuration standard : tourelle BMT65, mandrin 12" et passage de barre 3,50 in (90 mm).

Présentation
Le Haas SB-35 associe la capacité d'appui, l'amortissement des vibrations et la robustesse des glissières en boîte à la commande CNC Haas moderne, offrant une performance stable pour les pièces de moyen à grand diamètre et les coupes interrompues en production.

Caractéristiques clés

• Tourelle BMT65 pour un outillage polyvalent
• Glissières en boîte trempées et rectifiées
• Glissières Turcite-B raclées à la main
• Lit incliné 30°
• Empreinte au sol compacte pour sa capacité
• Mandrin 12" (305 mm) en standard
• Passage de barre 3,50 in (90 mm) en standard

REMARQUE
Le SB-35 n'est pas compatible avec l'alimenteur de barres Haas et n'est pas proposé avec un récupérateur de pièces.

Capacités
Taille du mandrin : 12,0 in (305 mm)
Diamètre utile max : 23,6 in (600 mm)
Diamètre de coupe max (avec tourelle BMT65) : 13,50 in (345 mm)
Longueur de coupe max (varie selon le bridage) : 30,0 in (760 mm)
Passage de barre : 3,50 in (90 mm)
Entre-points (max) : 39,2 in (995 mm)

Déplacements
Axe X : 9,00 in (230 mm)
Axe Z : 32,30 in (820 mm)

Vitesses d'avance
Rapides en X : 630 ipm (16,0 m/min)
Rapides en Z : 787 ipm (20,0 m/min)

Moteurs d'axes / poussée
Poussée max X : 7780 lbf (34607 N)
Poussée max Z : 7780 lbf (34607 N)

Broche
Nez de broche : A2-8
Puissance nominale max : 40,0 hp (29,8 kW)
Vitesse max : 2500 rpm
Couple max : 425,0 ft-lbf @ 325 rpm (576,0 Nm @ 325 rpm)
Ø tube de tirage : 3,58 in (91 mm)
Ø alésage broche : 4,13 in (105 mm)

Axe principal C
Type de commande : mouvement interpolé et positionnement

Contre-pointe
Queue d'aronde : MT5
Course du fourreau hydraulique : 4,7 in (120 mm)
Course : 23,6 in (600 mm)

Tourelle
Nombre d'outils : 12 positions
Outils extérieurs vs intérieurs : toute combinaison (varie selon la tourelle)
Dégagement arrière pour barre de perçage (depuis l'arrière de la tourelle) : 2,00 in (51 mm)

Outils motorisés
Vitesse max : 4000 rpm
Outillage : BMT65

Général
Capacité de liquide de refroidissement : 100 gal (379 L)

Alimentation en air
Air requis† : 4 scfm @ 100 psi (113,0 L/min @ 6,9 bar)
Tuyau d'air en ligne : 3/8 in
Raccord (air) : 3/8 in
Pression d'air min : 80 psi (5,5 bar)

Spécification électrique (typique)
Vitesse de broche : 2500 rpm
Système d'entraînement : direct speed, courroie
Puissance de broche : 40,0 hp (29,8 kW)
Tension d'entrée AC (3 phases) - Bas : 220 VAC (Intensité pleine charge : 70 A)
Tension d'entrée AC (3 phases) - Haut* : 440 VAC (Intensité pleine charge : 35 A)

Expédition / Dimensions (palette d'expédition)
Palette domestique : 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Palette export : 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Poids (expédition) : 14920 lb (6767,7 kg)

Disponibilité
Disponible à la commande aux États-Unis, Canada, Mexique et Europe, livraison estimée T2 2026.

Caractéristiques techniques

• Modèle : SB-35
• Taille du mandrin : 12,0 in (305 mm)
• Diamètre utile max : 23,6 in (600 mm)
• Diamètre de coupe max (BMT65) : 13,50 in (345 mm)
• Longueur de coupe max : 30,0 in (760 mm)
• Passage de barre : 3,50 in (90 mm)
• Entre-points (max) : 39,2 in (995 mm)
• Déplacement X : 9,00 in (230 mm)
• Déplacement Z : 32,30 in (820 mm)
• Rapide X : 630 ipm (16,0 m/min)
• Rapide Z : 787 ipm (20,0 m/min)
• Broche : A2-8, 2500 rpm, 40 hp (29,8 kW)
• Couple max : 425 ft-lbf @ 325 rpm (576 Nm)
• Vitesse max outils motorisés : 4000 rpm (BMT65)
• Queue d'aronde contre-pointe : MT5 ; course fourreau 4,7 in (120 mm)
• Capacité liquide de refroidissement : 100 gal (379 L)
• Air requis : 4 scfm @ 100 psi (113 L/min @ 6,9 bar)
• Poids d'expédition : 14920 lb (6767,7 kg)
