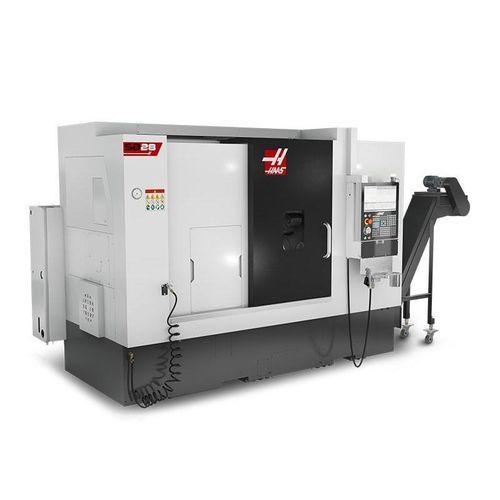

Machine de tournage horizontale SB-28

CNC2 axesà banc incliné

Aperçu
Le Haas SB-28 est un tour CNC à glissières prismatiques conçu pour des opérations d’usinage exigeantes nécessitant rigidité dynamique, capacité d’appui et amortissement des vibrations. Il associe une construction « box-way » traditionnelle au contrôle Haas et au réseau d’assistance des Haas Factory Outlets pour faciliter l’intégration et la maintenance.

Description courte
Tour CNC à glissières prismatiques avec diamètre de coupe max 13,5 in (345 mm), longueur de coupe max 21,3 in (540 mm), nez de broche A2-8, mandrin 10 in (254 mm) et capacité barre 2,9 in (74 mm).

Caractéristiques clés

• Tourelle BMT65 (12 positions)
• Glissières trempées et rectifiées de précision
• Glissières Turcite-B rectifiées à la main
• Lit incliné 30°
• Empreinte au sol compacte
• Mandrin standard 10" (254 mm)
• Capacité barre 2,9" (74 mm)

Remarques

• REMARQUE : Le SB-28 n’est pas compatible avec le Haas Bar Feeder et n’est pas disponible avec un récupérateur de pièces.

Capacités

• Taille du mandrin : 10.0 in | 254 mm
• Balancement max : 23.6 in | 600 mm
• Diamètre de coupe max (avec BMT65) : 13.50 in | 345 mm
• Longueur de coupe max (selon le maintien) : 21.3 in | 540 mm
• Capacité barre : 2.90 in | 74 mm
• Entre-pointes (max) : 29.7 in | 753 mm

Courses

• Axe X : 9.00 in | 230 mm
• Axe Z : 23.20 in | 590 mm

Vitesse d’avance

• Rapides X : 630 ipm | 16.0 m/min
• Rapides Z : 787 ipm | 20.0 m/min

Moteurs d’axes

• Force maximale X : 7780 lbf | 34 607 N
• Force maximale Z : 7780 lbf | 34 607 N

Broche

• Nez de broche : A2-8
• Puissance max : 40.0 hp | 29.8 kW
• Vitesse max : 3200 rpm
• Couple max : 300.0 ft-lbf @ 500 rpm | 407.0 Nm @ 500 rpm
• Alésage Draw Tube ø : 2.95 in | 75 mm
• Alésage broche ø : 3.39 in | 86.0 mm

Axe principal C

• Vitesse max : 60 rpm
• Puissance max : 5.0 hp | 3.7 kW
• Précision positionnement (±) : 0.01°
• Diamètre frein : 13.9 in | 353 mm
• Couple de maintien frein : 250 ft-lbf | 339 Nm
• Type de commande : Mouvement interpolé et positionnement

Contre-pointe

• Cône : MT5
• Course du fourreau hydraulique : 4.7 in | 120 mm
• Course : 19.7 in | 500 mm

Tourelle

• Nombre d’outils : 12 positions
• Outils OD vs ID : Toute combinaison (varie selon la tourelle)
• Dégagement arrière pour barreau d’alésage (depuis l’arrière de la tourelle) : 2.00 in | 51.0 mm

Outils tournants

• Vitesse max : 4000 rpm
• Type d’outillage : BMT65

Général

• Capacité liquide de refroidissement : 40 gal | 151 L

Exigences d’air

• Air requis† : 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
• Tuyau d’air en ligne : 3/8 in
• Raccord (air) : 3/8 in
• Pression min : 80 psi | 5.5 bar

Spécifications électriques

• Système d’entraînement : Direct Speed, belt drive
• Puissance broche : 40.0 hp | 29.8 kW
• Vitesse broche : 3200 rpm
• Tension d’entrée AC (3 phases) - Bas : 220 VAC (200-240 VAC)
• Courant en charge pleine (3 phases) - Bas : 70 A
• Tension d’entrée AC (3 phases) - Haut*: 440 VAC
• Courant en charge pleine (3 phases) - Haut*: 35 A

Dimensions - Expédition

• Palette nationale : 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Palette export : 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Poids : 12 600 lb | 5 715.4 kg

Informations techniques supplémentaires

• Toutes les spécifications indiquées correspondent à la configuration machine standard. Les équipements optionnels peuvent modifier les spécifications.
• Transformateur interne haute tension en option disponible pour configuration usine si requis.

Spécifications techniques

• Modèle : SB-28
• Taille du mandrin : 10.0 in (254 mm)
• Capacité barre : 2.9 in (74 mm)
• Vitesse maxi broche : 3200 rpm
• Puissance broche (max) : 40 hp (29.8 kW)
• Diamètre de coupe maxi (BMT65) : 13.5 in (345 mm)
• Longueur de coupe maxi : 21.3 in (540 mm)
• Course X : 9.00 in (230 mm)
• Course Z : 23.20 in (590 mm)
• Tourelle : BMT65 12 positions
• Conicité contre-pointe : MT5
• Capacité liquide de refroidissement : 40 gal (151 L)
• Poids d’expédition : 12 600 lb (5 715.4 kg)
