Diffuseur d'air LDU 30/…/-

Présentation
Du bureau au salon – les diffuseurs linéaires de sol LDU, à fort effet d'induction, ventilent, chauffent et rafraîchissent les pièces de manière confortable et sans courant d'air.
Type LDU 30/…/S : Diffuseur à fente avec piquage latéral
Type LDU 30/…/U : Diffuseur à fente avec prise d'air par dessous

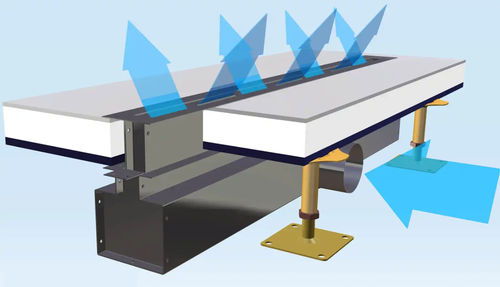

Type LDU 30/…/- : Diffuseur à fente sans raccordement d'air séparé pour planchers surpressés

Principales caractéristiques

• Ventilation très efficace – silencieuse et sans courant d'air
• Économie d'énergie : protection thermique des façades vitrées
• Design soigné pour les exigences élevées grâce à une apparence uniforme
• Fixation simple dans les planchers surélevés et creux
• Entretien et nettoyage faciles grâce au piège à saletés amovible et aux plaques de répartition d'air

Données techniques
Données techniques pour LpA = 35 dB(A)

• Débit d'air (exemples) : BG 800 – 85 | BG 1000 – 100
• Nombre de rangées de fentes : 1
• Silencieux intégré : (voir variantes / versions)
• Raccordement d'air : incl. papillon
• Pieds : réglables en hauteur sur certaines versions

Caractéristiques

• Sans raccordement d'air séparé pour planchers surpressés (version disponible)

Variantes (tableau)
En-tête : Variante — Ce produit — Diffuseur à fente | LDU — LDU 30/.../U
Ligne : Débit d'air [m³/h] — BG 800 - 85 | BG 1000 - 100 — BG 800 - 75, 120 | BG 1000 - 80, 140 — BG 800 - 85 | BG 1000 - 100
Ligne : Nombre de rangées de fentes — 1 — 1, 2 — 1
Ligne : Silencieux intégré — (vide) — Standard — Standard
Ligne : Raccordement d'air incl. papillon — (vide) — Standard — Standard
Ligne : Pieds — (vide) — (vide) — Réglables en hauteur Standard

Téléchargements (disponibles)
Technical brochure air diffuser unit LDU (PDF, 2.28 MB)
Short information air diffuser unit LDU (PDF, 1.51 MB)
Specification Floor-mounted Linear Diffuser LDU (DOCX, 54.21 kB)

Caractéristiques techniques

• Modèle / série : LDU 30
• Largeur de fente : 30 mm
• Longueurs disponibles : 800 mm, 1000 mm
• Options de raccordement d'air : piquage latéral (S), raccordement par dessous (U), sans raccord séparé pour planchers surpressés (-)
• Nombre de rangées de fentes : 1 (variantes disponibles en 1 ou 2 rangées)
• Diamètres de raccordement : typ. 79 mm (variantes une rangée), 99 mm (variantes deux rangées)
• Exemples de débits : BG 800 = 85 (ou 75/120 selon variante); BG 1000 = 100 (ou 80/140 selon variante)
• Silencieux intégré : standard sur certaines variantes
• Pieds : réglables en hauteur sur certaines versions
• Conçu pour planchers surélevés et creux ; piège à saletés amovible et plaques de répartition d'air pour un entretien facile
