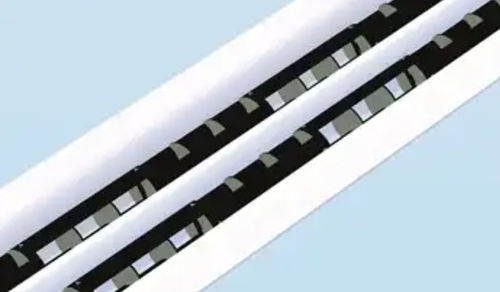

Diffuseur d'air LDB 20 Classic

Aperçu du produit
Diffuseur linéaire à fente réglable, conçu pour un confort élevé. Convient pour des débits d'air constants ou variables avec réglage individuel du débit. Réglage ultérieur possible sans mécanique additionnelle pour une plage de débit de 100% à 20% du débit nominal.

Contrôle de la direction
Direction de sortie réglable sur 180°, réglage en usine avec position reproductible à tout moment. Réglage ultérieur possible en position installée; position presque fermée possible.

Conception des sorties
Éléments de sortie en forme de rouleau d'un diamètre de 20 mm, forte induction et contour intérieur optimisé pour l'air afin de réduire rapidement la vitesse de sortie et la différence de température.

Caractéristiques clés

• Diamètre du rouleau : 20 mm
• Caractéristiques d'écoulement : du jet plat en plafond à un jet large — jusqu'à 17 jets individuels par mètre de rangée de fentes
• Caractéristiques de restitution axées sur le confort

Données techniques

• Nombre de rangées de fentes : 1–4
• Débit recommandé 1-fente : 110 m³/h à 36 dB(A)
• Débit recommandé 2-fentes : 190 m³/h à 38 dB(A)
• Débit recommandé 3-fentes : 250 m³/h à 31 dB(A)
• Débit recommandé 4-fentes : 300 m³/h à 36 dB(A)
• Silencieux intégré : optionnel

Dimensions (longueur en mm)

• Longueur maximale : jusqu'à 2000 mm
• Largeur du profil [mm] : 31–160

Conception / Options

• Éléments de sortie réglables
• Boîtier de raccordement avec élément d'étranglement intégré

Sélection des profils de bord possibles

• Type 5
• Type 0
• Type 8
• Type 1
• Type 4
• Type 2

Diffusion d'air
Graphique disponible montrant les schémas de diffusion d'air pour le produit.

Spécifications techniques

• Modèle : LDB 20 Classic
• Diamètre du rouleau : 20 mm
• Jets : jusqu'à 17 jets individuels par mètre de rangée de fentes
• Rangées de fentes disponibles : 1 à 4
• Débits d'air recommandés (exemples) : 1-fente 110 m³/h @36 dB(A); 2-fentes 190 m³/h @38 dB(A); 3-fentes 250 m³/h @31 dB(A); 4-fentes 300 m³/h @36 dB(A)
• Plage de largeur de profil : 31–160 mm
• Longueur maximale : jusqu'à 2000 mm
• Options : éléments de sortie réglables; silencieux intégré en option; boîtier de raccordement avec élément d'étranglement intégré
