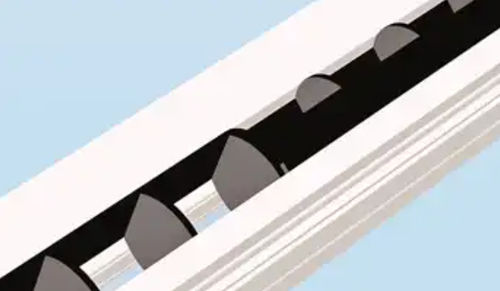

Diffuseur d'air LDB 50 maxx

Présentation
Diffuseur à fente LDB 50 maxx conçu pour des hauteurs sous plafond particulièrement élevées et de grands débits d'air. Réglable pour débit constant ou variable avec une plage de 100–20 % sans mécanismes supplémentaires. Orientation du jet réglable à 180°, préréglée en usine et reproductible ; réglage possible après installation, y compris position presque fermée. Éléments de sortie en forme de rouleau (Ø50 mm) et contour interne optimisé pour l'air assurant une induction élevée et une réduction rapide de la vitesse et du gradient de température.

Caractéristiques clés

• Diamètre du rouleau de sortie : 50 mm
• Jusqu'à 7 faisceaux individuels par mètre de fente (distribution profilée)
• Orientation du soufflage réglable : 180°
• Débit d'air réglable : 100–20 % sans mécanismes supplémentaires
• Conçu pour grandes hauteurs sous plafond et gros volumes d'air
• Silencieux intégré et solutions de plénum en option

Données techniques (sélection)

• Nombre de rangées de fentes : 1–3
• Débit d'air recommandé (exemples, niveaux sonores approximatifs) : 1 fente — 310 m³/h @ 40 dB(A)
• Débit d'air recommandé : 2 fentes — 430 m³/h @ 38 dB(A)
• Débit d'air recommandé : 3 fentes — 510 m³/h @ 39 dB(A)
• Silencieux intégré : en option

Dimensions

• Longueur : jusqu'à 2100 mm
• Largeur de profil : 100 / 200 / 300 mm

Conception / Options

• Boîte de plénum avec élément d'étranglement intégré (en option)
• Éléments de sortie réglables
• Silencieux intégré en option

Informations complémentaires

• Profils d'arête possibles : Type 1
• Conduits d'air et raccords : liés à la famille de produits

Caractéristiques techniques

• Modèle : LDB 50 maxx
• Éléments de sortie en forme de rouleau, diamètre rouleau 50 mm
• Configuration des faisceaux : jusqu'à 7 faisceaux individuels par mètre de fente
• Réglages : orientation du soufflage 180° ; débit d'air réglable 100–20 % sans mécanismes supplémentaires
• Exemples de performances acoustiques : 1 fente 310 m³/h @ 40 dB(A) ; 2 fentes 430 m³/h @ 38 dB(A) ; 3 fentes 510 m³/h @ 39 dB(A)
• Dimensions : longueur jusqu'à 2100 mm ; largeurs de profil 100 / 200 / 300 mm
• Options : boîte de plénum avec élément d'étranglement (en option), éléments de sortie réglables, silencieux intégré en option
• Application : conçu pour grandes hauteurs sous plafond et grands volumes d'air ; induction élevée et réduction rapide de la vitesse et du gradient de température
