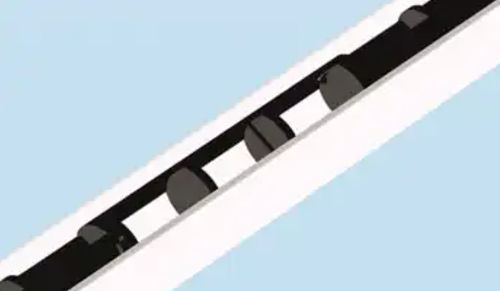

Diffuseur d'air LDB 12 Small

Présentation
Diffuseur à fente pour une installation discrète dans les bandes d'ombre et les faux plafonds. Diffuseur réglable pour débit volumique constant ou variable. Réglage sans mécanique supplémentaire pour des plages de débit de 100…20% du débit nominal. Direction du soufflage réglable sur 180°, préréglée en usine et reproductible à tout moment. Réglage possible après installation, réglage quasi fermé possible. Éléments de sortie en forme de rouleau, forte induction, contour intérieur optimisé pour l'air, réduction rapide de la vitesse d'éjection et du différentiel de température.

Caractéristiques principales

• Diamètre du rouleau : 12 mm
• Du faisceau plat de plafond au grand éventail en 18 faisceaux individuels par mètre de rangée de fentes
• Installation discrète dans les bandes d'ombre et les faux plafonds
• System Clean : jeu supplémentaire dans le profil d'extrémité pour réduire l'encrassement en zone proche

Données techniques
Données techniques pour LpA = 35 dB(A) :
Nombre de rangées de fentes : 1
Débit d'air recommandé : 65 m³/h à 36 dB(A)
Silencieux intégré : en option

Dimensions (longueur en mm) : jusqu'à 1500
Largeur du profil [mm] : 15 ou 28

Conception / Options :
Éléments de sortie réglables
Boîte plénum avec organe de réglage intégré : en option

Informations complémentaires
Profils d'extrémité possibles (Type 1) et options de conduits d'air disponibles. Téléchargements : brochure technique, notice de montage et présentation de l'unité diffuseur linéaire LDB.

Caractéristiques techniques

• Marque : LTG
• Modèle : LDB 12 Small
• Diamètre de l'élément de sortie en forme de rouleau : 12 mm
• Configuration des faisceaux : jusqu'à 18 faisceaux individuels par mètre de rangée de fentes
• Nombre de rangées de fentes : 1
• Débit d'air recommandé : 65 m³/h (à 36 dB(A))
• Référence acoustique : LpA = 35 dB(A)
• Longueur maximale : jusqu'à 1500 mm
• Largeurs de profil disponibles : 15 mm ou 28 mm
• Direction de soufflage réglable : 180°, préréglée en usine et reproductible
• Réglage : 100…20% du débit nominal sans mécanique supplémentaire
• Options : silencieux intégré (en option), boîte plénum avec organe de réglage intégré (en option)
