Analizzatore di protocollo MIL-STD-1553 APE1553-x-DS

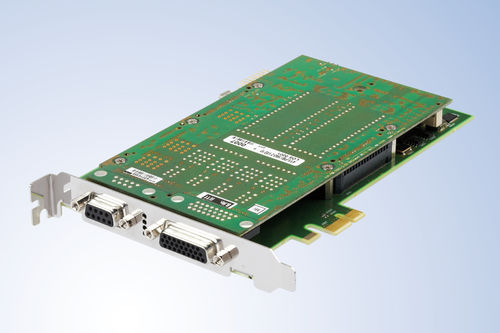

L'APE1553-x-DS fa parte della nuova famiglia di moduli PCI Express di AIM per analizzare, simulare, monitorare e testare MIL-STD-1553A/B, fornendo 1 o 2 flussi di bus ridondanti doppi su un formato di modulo standard "Short Length PCIe". Funziona contemporaneamente come controllore di bus, terminali remoti multipli (31) e monitor di bus cronologico/mailbox Capacità di riproduzione fisica - ricostruisce elettricamente e riproduce fisicamente i file di registrazione MIL-STD-1553A/B registrati in precedenza MIL-STD-1553A/B con un'eccellente precisione di temporizzazione Sono disponibili versioni con funzionalità ridotte (funzione singola o solo simulatore) e varianti con intervallo di temperatura esteso MILScope™ con convertitore A/D incorporato per testare e verificare la forma d'onda MIL-STD-1553 e rilevare condizioni di bus difettose senza la necessità di un oscilloscopio esterno Capacità di gestire 8 segnali General Purpose Discrete I/O (GPIO) che possono essere monitorati o controllati. Per l'accesso agli I/O discreti è possibile fornire un cavo di breakout opzionale che occupa una posizione di supporto dello slot del PC Progettazione hardware del nucleo comune I moduli APE1553-x-DS utilizzano il design hardware "Common Core" di AIM che utilizza la tecnologia FPGA combinata con i processori RISC (Bus Interface Unit) per supportare la tecnologia MILIT (unità di interfaccia bus) per supportare la gestione del protocollo bus MIL-STD-1553 per una precisa programmazione dei messaggi simulati che agiscono come controllori del bus e/o come terminali remoti multipli, nonché per il timestamp dei messaggi ricevuti con una risoluzione di 1µs per il funzionamento del Bus Monitor. Elaborazione a bordo - Sincronizzazione temporale IRIG-B L'uso di processori a bordo per la gestione del protocollo MIL-STD-1553 e di un'ampia memoria consente il funzionamento autonomo con un'interazione minima con il PC host per le applicazioni in tempo reale.
