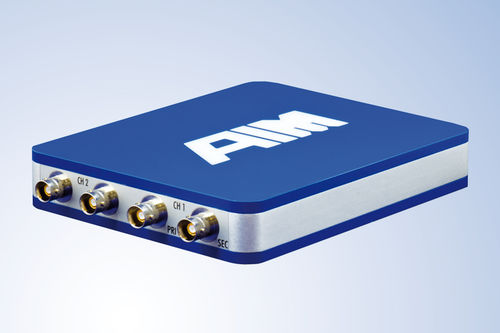

Analizzatore di protocollo MIL-STD-1553 ANET1553-x

L'ANET1553-x fa parte dei moduli AIM basati su Ethernet per l'analisi, la simulazione, il monitoraggio e il collaudo dei bus di dati MIL-STD-1553A/B, fornendo 1 o 2 flussi di bus doppi ridondanti. Funge contemporaneamente da controllore del bus, da terminali remoti multipli (31) e da monitor del bus cronologico/mailbox Capacità di riproduzione fisica: ricostruisce elettricamente e riproduce fisicamente i file di registrazione MIL-STD-1553A/B registrati in precedenza MIL-STD-1553A/B con un'eccellente precisione di temporizzazione Sono disponibili versioni con funzionalità ridotte (funzione singola o solo simulatore) Capacità di gestire 8 segnali GPIO (General Purpose Discrete I/O) e di offrire anche I/O di trigger Progettazione hardware del nucleo comune I moduli ANET1553-x utilizzano il design hardware "Common Core" di AIM che utilizza la tecnologia FPGA combinata con i processori RISC (Bus Interface Unit) per supportare la tecnologia MILIT (unità di interfaccia bus) per supportare la gestione del protocollo bus MIL-STD-1553 per una precisa programmazione dei messaggi simulati che agiscono come controllori del bus e/o come terminali remoti multipli, nonché per il timestamp dei messaggi ricevuti con una risoluzione di 1µs per il funzionamento del Bus Monitor. Elaborazione a bordo - Sincronizzazione temporale IRIG-B L'ASP (Application Support Processor) di bordo, basato su un dispositivo hardware SoC (System on Chip), funziona con il sistema operativo Linux Sistema operativo Linux. Questo offre una piattaforma scalabile e flessibile per ospitare varie applicazioni di bordo. È incluso un encoder/decoder temporale IRIG-B con uscita sinusoidale e modalità free-wheeling per la sincronizzazione dei tag temporali a livello di sistema. Pacchetto software della scheda - Software di analisi/piano di test opzionale I moduli ANET1553-x sono dotati di un software driver completo in pacchetti software per schede (BSP) per diversi sistemi operativi
