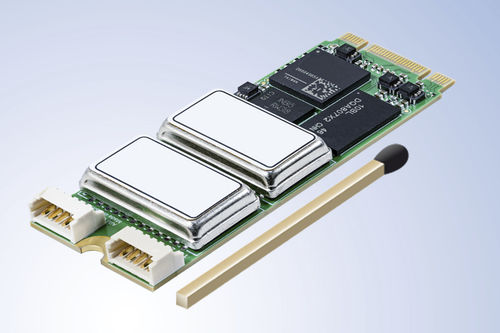

Analizzatore di protocollo MIL-STD-1553 AM2E1553-x

L'AM2E1553-x è il nuovo modulo PCI Express Card M.2 di AIM destinato ad applicazioni embedded MIL-STD-1553B in un fattore di forma ultracompatto. Scheda M.2 PCI Express robusta e a basso consumo che implementa un'interfaccia MIL-STD-1553 a singolo o doppio flusso Intervallo di temperatura operativa: da -40°C a +85°C Ideale per applicazioni embedded che richiedono un avvio rapido e autonomo in modalità operativa Controllore di bus, terminali remoti multipli (31) e monitor di bus cronologico/mailbox Supporta 2 ingressi avionici discreti e 2 segnali avionici discreti in-/output da monitorare o generare. Sono inoltre disponibili ingressi e uscite di trigger. Progettazione hardware del nucleo comune I moduli AM2E1553-x utilizzano il design hardware "Common Core" di AIM che utilizza processori embedded multipli basati su FPGA per supportare la gestione del protocollo bus MIL-STD-1553 per la programmazione precisa dei messaggi simulati che agiscono come controllore del bus e/o come terminali remoti multipli, nonché la temporizzazione dei messaggi ricevuti con risoluzione di 1µs per il funzionamento del Bus Monitor. Elaborazione a bordo - Sincronizzazione temporale IRIG-B L'uso di processori a bordo per la gestione del protocollo MIL-STD-1553 e di un'ampia memoria consente il funzionamento autonomo con un'interazione minima con il PC host per le applicazioni in tempo reale. È incluso un decodificatore temporale IRIG-B con uscita sinusoidale e modalità free-wheeling per la sincronizzazione dei tag temporali a livello di sistema.
