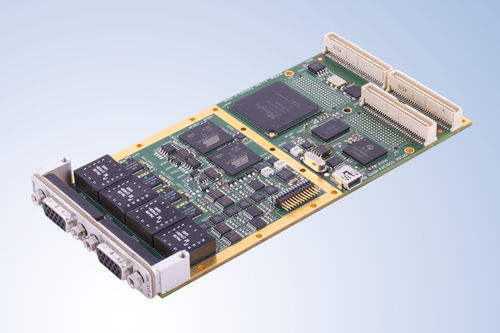

Analizzatore di protocollo MIL-STD-1553 AMCX1553-x

L'AMCX1553-x fa parte della nuova generazione di moduli PMC di AIM, destinati alle applicazioni embedded MIL-STD-1553. L'AMCX1553-x offre funzionalità complete di test, simulazione, monitoraggio e analisi del bus dati, fornendo 1, 2 o 4 flussi di bus doppi ridondanti. Funziona contemporaneamente come controllore di bus, terminali remoti multipli (31) e monitor di bus cronologico/mailbox Capacità di riproduzione fisica - ricostruisce elettricamente e riproduce fisicamente i file di registrazione MIL-STD-1553A/B registrati in precedenza MIL-STD-1553A/B con un'eccellente precisione di temporizzazione Sono disponibili versioni con funzionalità ridotte (funzione singola o solo simulatore) e varianti con intervallo di temperatura esteso Capacità di gestire 8 segnali General Purpose Discrete I/O (GPIO) che possono essere monitorati o controllati Progettato per essere installato su una scheda carrier host per adattarsi ai bus (come PCI/PCIe standard, VME/VPX, cPCI/cPCIe) o su un computer host embedded Progettazione hardware del nucleo comune I moduli AMCX1553-x utilizzano il design hardware "Common Core" di AIM che utilizza la tecnologia FPGA combinata con processori RISC (unità di interfaccia bus) per supportare la tecnologia MILLE (unità di interfaccia bus) per supportare la gestione del protocollo bus MIL-STD-1553 per una precisa programmazione dei messaggi simulati che agiscono come controllori del bus e/o come terminali remoti multipli, nonché per il timestamp dei messaggi ricevuti con una risoluzione di 1µs per il funzionamento del Bus Monitor. Elaborazione a bordo - Sincronizzazione temporale IRIG-B L'uso di processori a bordo per la gestione del protocollo MIL-STD-1553 e di un'ampia memoria consente il funzionamento autonomo con un'interazione minima con il PC host per le applicazioni in tempo reale.
