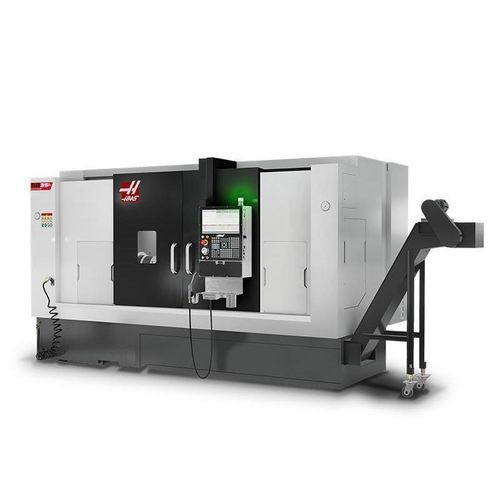

Macchina di tornitura orizzontale SB-35L

CNC2 assia banco inclinato

Panoramica
Il SB-35L è la versione a letto lungo del SB-35, con costruzione a guide prismatica (box way) che garantisce elevata rigidità, capacità di carico e smorzamento delle vibrazioni. Abbina guide indurite e rettificate a pattini Turcite-B raschiati a mano e presenta una geometria del letto inclinata a 30°. La macchina è gestita dal controllo Haas e supportata tramite la rete Haas Factory Outlet.

Caratteristiche principali

• Torretta BMT65, 12 stazioni
• Banco lungo per capacità pezzo estesa
• Guide prismatica indurite e rettificate
• Pattini Turcite-B raschiati a mano
• Progetto del banco inclinato 30°
• Predisposizione per steady rest programmabile (non rimovibile; limita la distanza minima tra i centri)

Note
Non compatibile con il Haas Bar Feeder. Non disponibile con raccoglitore di pezzi. La predisposizione per il steady rest non è rimovibile e limita la distanza minima tra i centri.

Capacità
Dimensione mandrino: 12 in (305 mm)
Diametro massimo di taglio (con torreta BMT65): 13.50 in (345 mm)
Lunghezza massima di taglio (varia con il serraggio): 49.6 in (1260 mm)
Passaggio massimo pezzo: 23.6 in (600 mm)
Capacità barra: 3.50 in (90 mm)
Tra i centri (max): 58.8 in (1494 mm)

Corse
Asse X: 9.00 in (230 mm)
Asse Z: 52.00 in (1320 mm)

Velocità di avanzamento
Rapidi su X: 630 ipm (16.0 m/min)
Rapidi su Z: 787 ipm (20.0 m/min)

Motori assi / Spinta
Spinta max X: 7780 lbf (34607 N)
Spinta max Z: 7780 lbf (34607 N)

Mandrino
Flangia mandrino: A2-8
Potenza max: 40.0 hp (29.8 kW)
Velocità max: 2500 rpm
Coppia max: 425.0 ft-lbf @ 325 rpm (576.0 Nm @ 325 rpm)
Diametro draw tube ø: 3.58 in (91 mm)
Diametro foro mandrino ø: 4.13 in (105.0 mm)

Asse C del mandrino principale
Tipo di controllo: movimento interpolato e posizionamento (asse C)

Contropunta
Cono: MT5
Corsa del mandrino idraulico: 4.7 in (120 mm)
Corsa della contropunta: 39.4 in (1000 mm)

Torretta
Numero di utensili: 12 stazioni (torretta BMT65)
Utensili OD vs ID: qualsiasi combinazione (varia con la torretta)
Spazio posteriore per barra: 2.00 in (51.0 mm)

Utensili motorizzati
Velocità max: 4000 rpm
Sistema utensili: BMT65

Generale
Capacità refrigerante: 100 gal (379 L)
Peso macchina (spedizione): 16425 lb (7450 kg)

Requisiti aria
Aria richiesta: 4 scfm @ 100 psi (113.0 L/min @ 6.9 bar)
Tubo aria in linea: 3/8 in
Pressione aria min: 80 psi (5.5 bar)

Specifiche elettriche
Sistema di azionamento: direct speed, cinghia
Potenza mandrino: 40.0 hp (29.8 kW)
Tensione di ingresso AC (3 fasi) - Bassa: 220 VAC (corrente a pieno carico: 70 A)
Tensione di ingresso AC (3 fasi) - Alta (trasformatore interno opzionale): 440 VAC (corrente a pieno carico: 35 A)

Dimensioni di spedizione (approx.)
Pallet domestico / export: 214.5 in x 90.5 in x 99.0 in (545 cm x 230 cm x 252 cm)
Peso (spedizione): 16425 lb (7450 kg)

Specifiche tecniche

• Modello: SB-35L (variante a letto lungo del SB-35)
• Torretta di serie: BMT65 12 stazioni standard
• Mandrino standard: 2500 rpm, 40 hp, A2-8
• Capacità barra: 3.5 in (90 mm)
• Lunghezza massima di taglio: fino a ~50 in (varia con il serraggio)
• Stile del letto: box way con guide indurite e rettificate e pattini Turcite-B raschiati a mano
• Angolo del letto: letto inclinato 30°
• Predisposizione per steady rest programmabile (non rimovibile)
• Raffreddamento standard: serbatoio da 100 galloni con pompa multistadio e nastro convogliatore per trucioli
• Funzioni di controllo standard: monitor widescreen, Ethernet, WiFi, HaasConnect, HaasDrop, Advanced Tool Management
• Serraggio standard: mandrino idraulico 12 in, A2-8
• Non compatibile con Haas Bar Feeder; non disponibile con raccoglitore di pezzi
• Peso di spedizione approssimativo: 16425 lb (7450 kg)
