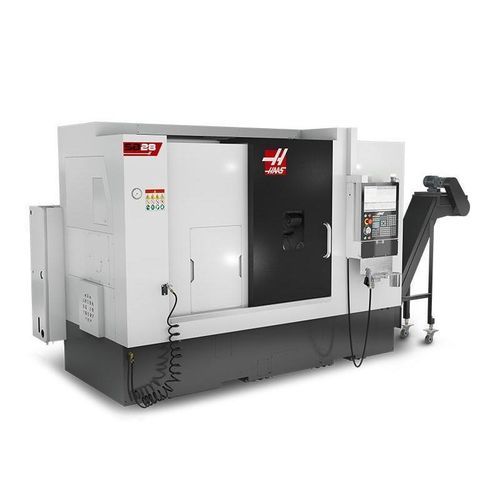

Macchina di tornitura orizzontale SB-28

CNC2 assia banco inclinato

Panoramica
Il Haas SB-28 è un tornio CNC con guide a cassa progettato per operazioni di tornitura gravose che richiedono rigidezza dinamica, capacità di carico e smorzamento delle vibrazioni. Unisce la costruzione box-way tradizionale al controllo Haas e al supporto dei Haas Factory Outlets per facilitare integrazione e manutenzione.

Descrizione breve
Tornio CNC con guide a cassa con diametro di taglio max 13.5 in (345 mm), lunghezza di taglio max 21.3 in (540 mm), naso mandrino A2-8, mandrino 10 in (254 mm) e capacità barra 2.9 in (74 mm).

Caratteristiche principali

• Torretta BMT65 (12 stazioni)
• Guide temprate e rettificate di precisione
• Guide Turcite-B raschiate a mano
• Letto inclinato 30°
• Ingombro compatto
• Mandrino standard 10" (254 mm)
• Capacità barra 2,9" (74 mm)

Note

• NOTA: SB-28 non è compatibile con il Haas Bar Feeder e non è disponibile con un raccoglitore pezzi.

Capacità

• Dimensione mandrino: 10.0 in | 254 mm
• Massima oscillazione pezzo: 23.6 in | 600 mm
• Diametro di taglio max (con BMT65): 13.50 in | 345 mm
• Lunghezza di taglio max (varia con il fissaggio): 21.3 in | 540 mm
• Capacità barra: 2.90 in | 74 mm
• Tra i centri (max): 29.7 in | 753 mm

Corsa

• Asse X: 9.00 in | 230 mm
• Asse Z: 23.20 in | 590 mm

Velocità di avanzamento

• Rapidi su X: 630 ipm | 16.0 m/min
• Rapidi su Z: 787 ipm | 20.0 m/min

Motori assi

• Spinta max X: 7780 lbf | 34.607 N
• Spinta max Z: 7780 lbf | 34.607 N

Mandrino

• Naso mandrino: A2-8
• Potenza max: 40.0 hp | 29.8 kW
• Velocità max: 3200 rpm
• Coppia max: 300.0 ft-lbf @ 500 rpm | 407.0 Nm @ 500 rpm
• Foro Draw Tube ø: 2.95 in | 75 mm
• Foro mandrino ø: 3.39 in | 86.0 mm

Asse principale C

• Velocità max: 60 rpm
• Potenza max: 5.0 hp | 3.7 kW
• Posizionamento (±): 0.01°
• Diametro freno: 13.9 in | 353 mm
• Coppia frenante: 250 ft-lbf | 339 Nm
• Tipo di controllo: Moto interpolato e posizionamento

Contropunta

• Conicità: MT5
• Corsa cannello idraulico: 4.7 in | 120 mm
• Corsa: 19.7 in | 500 mm

Torretta

• Numero utensili: 12 stazioni
• Utensili OD vs ID: Qualsiasi combinazione (varia con la torretta)
• Spazio posteriore barra alesatrice (dal retro torretta): 2.00 in | 51.0 mm

Utensili rotanti

• Velocità max: 4000 rpm
• Utensili: BMT65

Generale

• Capacità refrigerante: 40 gal | 151 L

Requisiti aria

• Aria richiesta†: 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
• Tubo aria in linea: 3/8 in
• Accoppiatore (aria): 3/8 in
• Pressione minima: 80 psi | 5.5 bar

Specifiche elettriche

• Sistema di trasmissione: Direct Speed, belt drive
• Potenza mandrino: 40.0 hp | 29.8 kW
• Velocità mandrino: 3200 rpm
• Tensione ingresso AC (3 fasi) - Bassa: 220 VAC (200-240 VAC)
• Corrente a pieno carico (3 fasi) - Bassa: 70 A
• Tensione ingresso AC (3 fasi) - Alta*: 440 VAC
• Corrente a pieno carico (3 fasi) - Alta*: 35 A

Dimensioni - Spedizione

• Pallet nazionale: 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Pallet export: 172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• Peso: 12,600 lb | 5,715.4 kg

Dettagli tecnici aggiuntivi

• Tutte le specifiche elencate sono per la configurazione standard della macchina. Le attrezzature opzionali possono modificare le specifiche.
• Trasformatore interno ad alta tensione opzionale disponibile per configurazione in fabbrica se richiesto.

Specifiche tecniche

• Modello: SB-28
• Dimensione mandrino: 10.0 in (254 mm)
• Capacità barra: 2.9 in (74 mm)
• Velocità max mandrino: 3200 rpm
• Potenza mandrino (max): 40 hp (29.8 kW)
• Diametro di taglio max (BMT65): 13.5 in (345 mm)
• Lunghezza di taglio max: 21.3 in (540 mm)
• Corsa X: 9.00 in (230 mm)
• Corsa Z: 23.20 in (590 mm)
• Torretta: BMT65 12 stazioni
• Conicità contropunta: MT5
• Capacità refrigerante: 40 gal (151 L)
• Peso di spedizione: 12,600 lb (5,715.4 kg)
