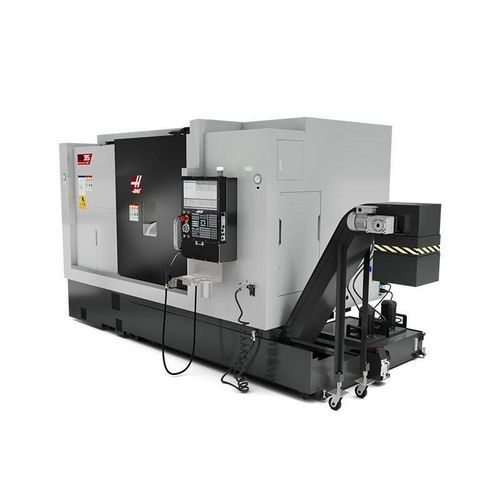

Macchina di tornitura orizzontale SB-35

CNC2 assia banco inclinato

Breve descrizione
Tornio CNC con guide a cassa (box-way) progettato per tornitura pesante, con diametro di taglio max 13,50 in (345 mm), lunghezza di taglio max 30,0 in (760 mm) e naso mandrino A2-8. Configurazione standard: torretta BMT65, mandrino 12" e passaggio barra 3,50 in (90 mm).

Panoramica
Il Haas SB-35 unisce la capacità di carico e lo smorzamento delle vibrazioni della costruzione box-way al controllo CNC Haas, offrendo prestazioni stabili per pezzi di medio-grandi dimensioni e tagli interrotti in contesti produttivi.

Caratteristiche principali

• Torretta BMT65 per utensileria versatile
• Guide box indurite e rettificate di precisione
• Guide Turcite-B raschiate a mano
• Letto inclinato 30°
• Ingombro compatto rispetto alla capacità
• Mandrino 12" (305 mm) di serie
• Passaggio barra 3,50 in (90 mm) di serie

NOTA
Il SB-35 non è compatibile con l'alimentatore di barre Haas e non è disponibile con raccoglipezzi.

Capacità
Dimensione mandrino: 12,0 in (305 mm)
Max part swing: 23,6 in (600 mm)
Diametro di taglio max (con torretta BMT65): 13,50 in (345 mm)
Lunghezza di taglio max (varia con il serraggio): 30,0 in (760 mm)
Passaggio barra: 3,50 in (90 mm)
Fra centri (max): 39,2 in (995 mm)

Corse
Asse X: 9,00 in (230 mm)
Asse Z: 32,30 in (820 mm)

Velocità di avanzamento
Rapidi su X: 630 ipm (16,0 m/min)
Rapidi su Z: 787 ipm (20,0 m/min)

Motori assi / spinta
Spinta max X: 7780 lbf (34607 N)
Spinta max Z: 7780 lbf (34607 N)

Mandrino
Naso mandrino: A2-8
Potenza nominale max: 40,0 hp (29,8 kW)
Velocità max: 2500 rpm
Coppia max: 425,0 ft-lbf @ 325 rpm (576,0 Nm @ 325 rpm)
Foro tubo di traino Ø: 3,58 in (91 mm)
Foro mandrino Ø: 4,13 in (105 mm)

Asse principale C
Tipo di controllo: moto interpolato e posizionamento

Contropunta
Cono: MT5
Corsa cono idraulico: 4,7 in (120 mm)
Corsa: 23,6 in (600 mm)

Torretta
Numero utensili: 12 postazioni
Utensili OD vs ID: qualsiasi combinazione (varia con la torretta)
Spazio retro per barra di alesatura (dal retro torretta): 2,00 in (51 mm)

Utensili motorizzati
Velocità max: 4000 rpm
Utensili: BMT65

Generale
Capacità refrigerante: 100 gal (379 L)

Requisiti aria
Aria richiesta†: 4 scfm @ 100 psi (113,0 L/min @ 6,9 bar)
Tubo aria in linea: 3/8 in
Accoppiatore (aria): 3/8 in
Pressione aria min: 80 psi (5,5 bar)

Specifiche elettriche (tipiche)
Velocità mandrino: 2500 rpm
Sistema di trasmissione: Direct Speed, trasmissione a cinghia
Potenza mandrino: 40,0 hp (29,8 kW)
Tensione di ingresso AC (3 fasi) - Bassa: 220 VAC (Corrente a pieno carico: 70 A)
Tensione di ingresso AC (3 fasi) - Alta*: 440 VAC (Corrente a pieno carico: 35 A)

Spedizione / Dimensioni (pallet spedizione)
Pallet domestico: 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Pallet export: 191,0 in x 90,0 in x 84,0 in (485 cm x 229 cm x 213 cm)
Peso (spedizione): 14920 lb (6767,7 kg)

Disponibilità
Disponibile su ordinazione negli USA, Canada, Messico ed Europa, consegna stimata Q2 2026.

Specifiche tecniche

• Modello: SB-35
• Dimensione mandrino: 12,0 in (305 mm)
• Max part swing: 23,6 in (600 mm)
• Diametro di taglio max (BMT65): 13,50 in (345 mm)
• Lunghezza di taglio max: 30,0 in (760 mm)
• Passaggio barra: 3,50 in (90 mm)
• Fra centri (max): 39,2 in (995 mm)
• Corsa X: 9,00 in (230 mm)
• Corsa Z: 32,30 in (820 mm)
• Rapidi X: 630 ipm (16,0 m/min)
• Rapidi Z: 787 ipm (20,0 m/min)
• Mandrino: A2-8, 2500 rpm, 40 hp (29,8 kW)
• Coppia max: 425 ft-lbf @ 325 rpm (576 Nm)
• Velocità max utensili motorizzati: 4000 rpm (BMT65)
• Cono contropunta: MT5; corsa 4,7 in (120 mm)
• Capacità refrigerante: 100 gal (379 L)
• Aria richiesta: 4 scfm @ 100 psi (113 L/min @ 6,9 bar)
• Peso spedizione: 14920 lb (6767,7 kg)
