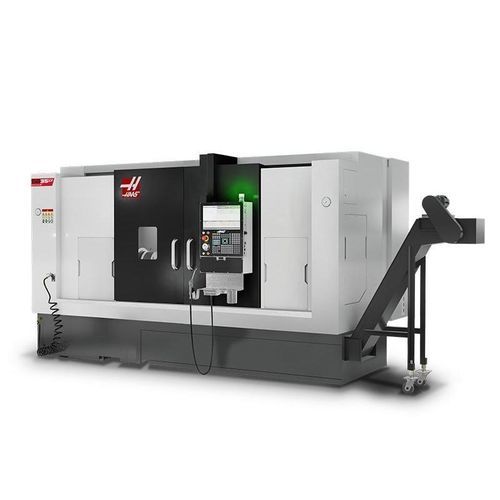

Macchina di tornitura orizzontale SB-35LY

CNC3 assia banco inclinato

Panoramica
Il Haas SB-35LY è la versione a banco lungo del SB-35: tornio CNC a guide a scatola con asse Y progettato per fornire elevata rigidità dinamica, alta capacità di carico e smorzamento delle vibrazioni nelle lavorazioni pesanti. Unisce la struttura tradizionale a guide a scatola al controllo Haas e all'assistenza di rete. Capacità standard: mandrino 12 in (305 mm), naso mandrino A2-8 e passaggio barra 3,5 in (90 mm).

Caratteristiche principali

• Torretta BMT65 12 posizioni (supporta attrezzatura motorizzata)
• Guide a scatola indurite e rettificate di precisione
• Guide Turcite-B raschiate a mano
• Banco inclinato 30° con cuneo asse Y 30° per taglio rigido
• Predisposizione programmabile per il puntone (steady rest)

Note importanti

• NOTA: SB-35LY non è compatibile con il caricatori di barre Haas e non è disponibile con raccoglitore di pezzi.
• ATTENZIONE: La predisposizione per il puntone non è rimovibile; ciò limita la distanza minima fra i centri. Consultare il disegno di layout macchina per i dettagli.

Capacità
Dimensione mandrino: 12.0 in | 305 mm
Diametro massimo pezzo: 23.6 in | 600 mm
Diametro massimo lavorabile (con torretta BMT65): 12.00 in | 305 mm
Lunghezza massima lavorabile (varia secondo il bloccaggio): 47.3 in | 1200 mm
Passaggio barra: 3.50 in | 90 mm
Tra i centri (max): 58.8 in | 1493 mm

Corsa
Asse X: 8.10 in | 206 mm
Asse Y: ± 2.0 in | ± 50 mm
Asse Z: 49.80 in | 1265 mm

Velocità di avanzamento
Rapidi su X: 472 ipm | 12.0 m/min
Rapidi su Y: 283 ipm | 7.2 m/min
Rapidi su Z: 787 ipm | 20.0 m/min

Motori assi / Spinta
Spinta max X: 7780 lbf | 34607 N
Spinta max Y: 4490 lbf | 19972 N
Spinta max Z: 7780 lbf | 34607 N

Mandrino
Naso mandrino: A2-8
Potenza nominale: 40.0 hp | 29.8 kW
Velocità max: 2500 rpm
Coppia max: 425.0 ft-lbf @ 325 rpm | 576.0 Nm @ 325 rpm
Diametro tubo di tiro ø: 3.58 in | 91 mm
Diametro foro mandrino ø: 4.13 in | 105 mm

Asse C mandrino principale
Velocità max: 60 rpm
Potenza max: 5.0 hp | 3.7 kW
Posizionamento (±): 0.01 °
Diametro freno: 13.9 in | 353 mm
Coppia di tenuta freno: 250 ft-lbf | 339 Nm
Tipo di controllo: Movimento interpolato e posizionamento

Contropunta
Cono: MT5
Corsa cono idraulico: 4.7 in | 120 mm
Corsa: 39.4 in | 1,000 mm

Torretta
Numero utensili: 12 posizioni
Utensili OD vs ID: Qualsiasi combinazione (varia con la torretta)
Sfaoro posteriore barra per alesatura (dalla parte posteriore della torretta): 2.00 in | 51.0 mm

Attrezzatura motorizzata
Velocità max: 4000 rpm
Attrezzatura: BMT65

Generale
Capacità refrigerante: 100 gal | 379 L

Requisiti aria
Aria richiesta: 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
Tubo aria in linea: 3/8 in
Pressione aria min: 80 psi | 5.5 bar

Specifiche elettriche
Sistema di trasmissione: Direct Speed, cinghia
Potenza mandrino: 40.0 hp | 29.8 kW
Tensione ingresso AC (bassa): 220 VAC (3 fasi), Corrente a carico pieno (bassa): 70 A
Tensione ingresso AC (alta*): 440 VAC (3 fasi), Corrente a carico pieno (alta*): 35 A

Dimensioni spedizione (approx.)
Pallet domestico / export: 214.5 in x 90.5 in x 99.0 in | 545 cm x 230 cm x 252 cm

Specifiche tecniche

• Modello: SB-35LY
• Dimensione mandrino: 12 in (305 mm)
• Passaggio barra: 3.5 in (90 mm)
• Velocità massima mandrino: 2500 rpm
• Potenza mandrino: 40 hp (29.8 kW)
• Coppia massima: 425 ft-lbf (576 Nm) @ 325 rpm
• Naso mandrino: A2-8
• Torretta: BMT65 12 posizioni (supporta attrezzatura motorizzata)
• Velocità max attrezzatura motorizzata: 4000 rpm
• Corsa X / Y / Z: 8.10 in / ±2.0 in / 49.80 in (206 mm / ±50 mm / 1265 mm)
• Rapidi X / Y / Z: 472 / 283 / 787 ipm (12.0 / 7.2 / 20.0 m/min)
• Capacità refrigerante: 100 gal (379 L)
• Aria: 4 scfm @ 100 psi (113 L/min @ 6.9 bar)
