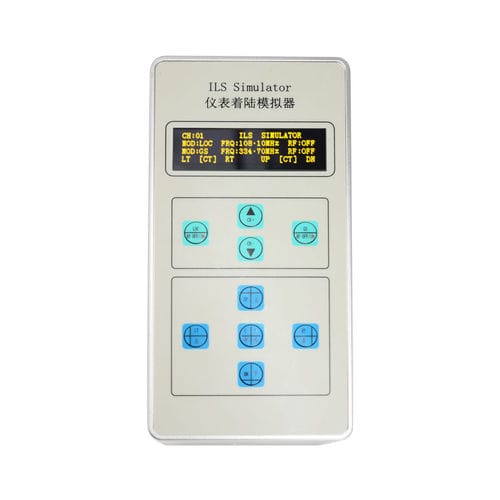

Strumento di test per avionica ILS-3M

per l'aeronauticaportatilecompatto

Panoramica del prodotto
Il simulatore di avvicinamento strumentale ILS-3M è uno strumento portatile, compatto e altamente integrato per prove qualitative in loco dei sistemi di avvicinamento strumentale (ILS) installati a bordo. Fornisce la conferma dello stato dei ricevitori ILS presenti sull'aeromobile parcheggiato in piazzola. L'unità genera segnali RF sulle bande complete LOC e GS con profondità di modulazione regolabile e modulazione differenziale (DDM) per emulare i segnali a terra di localizer e glide slope. Un'antenna dedicata trasmette i segnali del marker beacon (MB) — far, middle e near — per verificare la ricezione dei beacon e le prestazioni complessive del ricevitore ILS.

Caratteristiche tecniche

• Alimentazione: Due batterie agli ioni di litio 18650 3,7 V 2600 mAh
• Modalità operative: LOC (localizer), GS (glide slope), MB (marker beacon)
• LOC: 108.10–111.95 MHz (40 canali); precisione ±0,0025%; toni audio 90Hz/150Hz/1020Hz (controllabili); modulazione AM profondità 12–28%; intervallo DDM -0,15 a +0,15 (passo 0,01); potenza di trasmissione 0±1,5 dBm
• GS: 329.15–335.00 MHz (40 canali); precisione ±0,0025%; toni audio 90Hz/150Hz (controllabili); modulazione AM profondità 30–50%; intervallo DDM -0,15 a +0,15 (passo 0,01); potenza di trasmissione 0±1,5 dBm
• MB: 75.0 MHz; precisione ±0,005%; toni audio 400Hz/1300Hz/3000Hz (controllabili); modulazione AM profondità ≥65%; potenza di trasmissione ≥-5 dBm
• Distanza operativa: LOC/GS 4–6 m; MB 2–3 m
• Peso: ≤ 1,5 kg; Dimensioni: 215 × 108 × 65 mm
• Ambientale: Temperatura di esercizio -10 a +45 °C; Temperatura di stoccaggio -25 a +60 °C
