Simulatore di aeroplano NAV-4M

per aeroportoper la gestione del traffico aereodi atterraggio

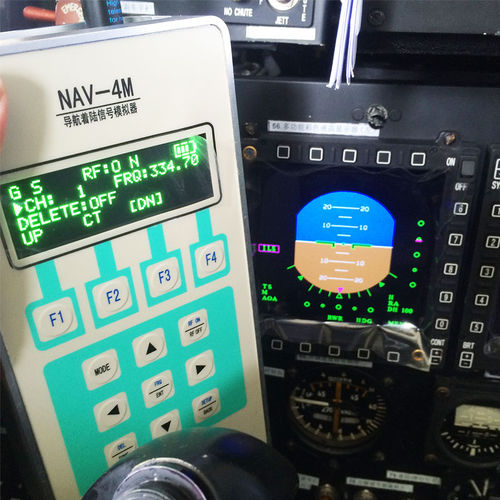

Panoramica del prodotto Il NAV-4M è un simulatore di atterraggio strumentale portatile che opera nella banda VHF. Simula segnali localizer (LOC), glide slope (GS), VOR e marker beacon (MB) per verificare in campo il funzionamento dei ricevitori LOC, GS, VOR e MB. Progettato per test a terra, verifica di allineamento e controlli di manutenzione.

Specifiche tecniche (vista tabella)

• 1 | Alimentazione | Principale: due batterie 18650 3,7V 2600mAh; Backup: +7.5～+12VDC ≥600mA; Corrente di funzionamento ≤550mA
• 2 | Modalità - LOC | Portante: 40 canali, 108.10–111.95MHz, precisione ±0.0025%; Audio: 90Hz/150Hz/1020Hz; Modulazione: AM profondità 12–28%; DDM -0.15 a +0.15 (passo 0.01); Potenza Tx 0±1.5dBm
• 2 | Modalità - GS | Portante: 40 canali, 329.15–335.00MHz, precisione ±0.0025%; Audio: 90Hz/150Hz; Modulazione: AM profondità 30–50%; DDM -0.15 a +0.15 (passo 0.01); Potenza Tx 0±1.5dBm
• 2 | Modalità - VOR | Portante: 160 canali, 108.00–117.95MHz, precisione ±0.0025%; Audio: 30Hz/9960Hz/1020Hz; Modulazione: AM profondità 20–40% e FM deviazione ±480Hz; Impostazione angolo 0–359° (passo 10°, precisione ±1.5°); Potenza Tx 0±1.5dBm
• 2 | Modalità - MB | Portante: 75.0MHz, precisione ±0.005%; Audio: 400Hz/1300Hz/3000Hz; Modulazione: AM ≥65%; Potenza Tx ≥-5dBm
• 3 | Distanza operativa | LOC/GS: 4–6 m; MB: 2–3 m
• 4 | Specifiche fisiche | Peso ≤1.5 kg; Dimensioni 215×108×65 mm
• 5 | Adattabilità ambientale | Temperatura operativa -10 a +45℃; Temperatura di stoccaggio -25 a +60℃

Caratteristiche / Specifiche tecniche

• Nome modello: NAV-4M
• Funzione: Trasmettitore radio portatile per simulare segnali LOC, GS, VOR e MB e verificare il funzionamento dei ricevitori in campo
• Alimentazione: Principale – due batterie 3,7V 2600mAh 18650; Backup – +7.5～+12VDC ≥600mA; Corrente operativa ≤550mA
• Modalità LOC: 40 canali (108.10–111.95MHz), precisione ±0.0025%, audio 90Hz/150Hz/1020Hz, AM 12–28% profondità, DDM -0.15 a +0.15 (passo 0.01), Potenza Tx 0±1.5dBm
• Modalità GS: 40 canali (329.15–335.00MHz), precisione ±0.0025%, audio 90Hz/150Hz, AM 30–50% profondità, DDM -0.15 a +0.15 (passo 0.01), Potenza Tx 0±1.5dBm
• Modalità VOR: 160 canali (108.00–117.95MHz), precisione ±0.0025%, audio 30Hz/9960Hz/1020Hz, AM 20–40% profondità e FM ±480Hz deviazione, impostazione angolo 0–359° (passo 10°, precisione ±1.5°), Potenza Tx 0±1.5dBm
• Modalità MB: Portante 75.0MHz, precisione ±0.005%, audio 400Hz/1300Hz/3000Hz, AM ≥65%, Potenza Tx ≥-5dBm
• Distanza operativa: LOC/GS 4–6 m; MB 2–3 m
• Fisico: Peso ≤1.5 kg; Dimensioni 215×108×65 mm
• Ambientale: Operativo -10 a +45℃; Stoccaggio -25 a +60℃
