Banco per test elettrico

di portataper motoreper sistema avionico

Panoramica del prodotto

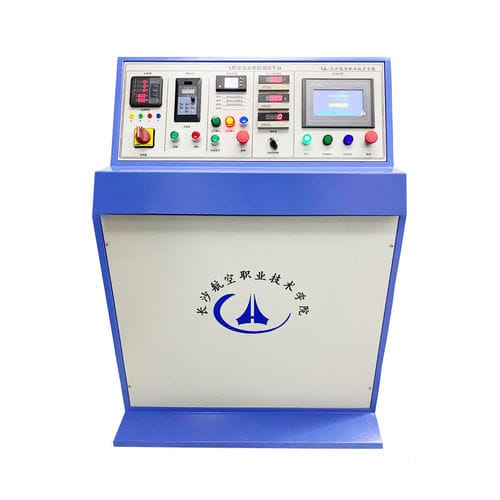

Il sistema di collaudo per generatore CC aeronautico è una soluzione da banco per la verifica delle prestazioni e della compatibilità dei generatori CC e dei regolatori aeronautici. Integra quadro di controllo, unità di alimentazione, banco carichi CC e cavi di prova per testare modelli come il generatore ZF-1.5 e il regolatore di tensione TY-1500 in condizioni elettriche e termiche definite.

Caratteristiche principali

• Supporto per generatore ZF-1.5 con due potenze in base al raffreddamento: 500 W (ventilazione spontanea) e 1000 W (ventilazione forzata).
• Fornisce uscita regolata e funzionamento parallelo regolare; include protezione da corrente inversa, tolleranza alle sovracorrenti e riduzione delle interferenze radio.
• Struttura a quattro poli avvolta in shunt con direzione di rotazione reversibile per test funzionali.
• Installazione flessibile: supporta montaggi orizzontali, inclinati e verticali.

Specifiche tecniche

• Metodo di raffreddamento: circolazione d'aria forzata / ventilazione spontanea.
• Potenza nominale: 1000 W (forzata) / 500 W (spontanea).
• Tensione nominale: 27.5 V.
• Corrente nominale: 40 A (forzata) / 20 A (spontanea).
• Intervallo di velocità: 3800–5900 RPM.
• Condizione di esercizio: continuo.
• Corrente di sovraccarico ammissibile: 50 A (forzata) / 24 A (spontanea); durata sovraccarico: 2 minuti.
• Corrente di eccitazione massima allo stato termico (a 3800 RPM, 27.5 V, corrente nominale): 2.80 A (forzata) / 2.55 A (spontanea).
• Portata d'aria richiesta per ventilazione forzata: ≥ 30 L/s a pressione atmosferica normale.
• Aumento di temperatura massima consentito (°C): Collettore 75 (forzata) / 120 (spontanea); Avvolgimento di eccitazione 55 (forzata) / 105 (spontanea); Avvolgimento dell'indotto 75 (forzata) / 120 (spontanea).

Componenti di sistema e applicazioni

• Componenti standard: quadro di controllo principale, unità di alimentazione, banco carichi CC, cavi di prova, generatore CC aeronautico (es. ZF-1.5), regolatore per generatore CC (es. TY-1500).
• Uso principale: test di prestazione, verifiche di compatibilità operativa e prove di accettazione per generatori e regolatori CC aeronautici.
• Capacità di prova: verifiche di regolazione tensione/corrente, test di funzionamento in parallelo, verifica dei limiti di sovraccarico e termici, validazione dei requisiti di ventilazione.
• Installazione e funzionamento: progettato per banchi di prova in laboratorio o officina con predisposizioni per cablaggio sicuro, punti di misura e profili di carico configurabili.
