Diffusore d'aria LDU 30/…/-

Panoramica

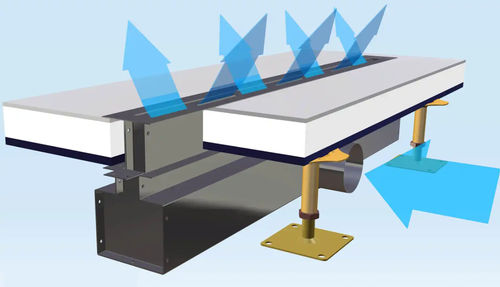

Dall'ufficio al soggiorno: i diffusori lineari da pavimento LDU ad alta induzione ventilano, riscaldano e raffreddano gli ambienti in modo confortevole e senza correnti d'aria.
Tipo LDU 30/…/S: Diffusore a fessura con attacco laterale
Tipo LDU 30/…/U: Diffusore a fessura con collegamento dell'aria dal basso
Tipo LDU 30/…/-: Diffusore a fessura senza collegamento aria separato per pavimenti pressurizzati

Caratteristiche principali

• Ventilazione molto efficace – silenziosa e senza correnti d'aria
• Risparmio energetico: le facciate vetrate sono termicamente schermate
• Design curato per le massime esigenze grazie a un aspetto uniforme
• Fissaggio semplice in pavimenti sopraelevati e a intercapedine
• Facile manutenzione e pulizia grazie al raccoglitore di sporco rimovibile e alle piastre di distribuzione dell'aria

Dati tecnici
Dati tecnici per LpA = 35 dB(A)

• Portata d'aria (esempi): BG 800 – 85 | BG 1000 – 100
• Numero di file di fessure: 1
• Silenzioso integrato: (vedere varianti / versioni)
• Collegamento aria: incl. strozzatore
• Piedini: regolabili in altezza su alcune versioni

Caratteristiche

• Senza collegamento aria separato per pavimenti pressurizzati (versione disponibile)

Varianti (tabella)
Intestazione: Variante — Questo prodotto — Diffusore a fessura | LDU — LDU 30/.../U
Riga: Portata d'aria [m³/h] — BG 800 - 85 | BG 1000 - 100 — BG 800 - 75, 120 | BG 1000 - 80, 140 — BG 800 - 85 | BG 1000 - 100
Riga: Numero di file di fessure — 1 — 1, 2 — 1
Riga: Silenziatore integrato — (vuoto) — Standard — Standard
Riga: Collegamento aria incl. strozzatore — (vuoto) — Standard — Standard
Riga: Piedini — (vuoto) — (vuoto) — Regolabili in altezza Standard

Download (disponibili)
Technical brochure air diffuser unit LDU (PDF, 2.28 MB)
Short information air diffuser unit LDU (PDF, 1.51 MB)
Specification Floor-mounted Linear Diffuser LDU (DOCX, 54.21 kB)

Specifiche tecniche

• Modello / serie: LDU 30
• Larghezza della fessura: 30 mm
• Lunghezze disponibili: 800 mm, 1000 mm
• Opzioni di collegamento aria: attacco laterale (S), collegamento dal basso (U), senza collegamento separato per pavimenti pressurizzati (-)
• Numero di file di fessure: 1 (varianti disponibili con 1 o 2 file)
• Diametri di collegamento: tipicamente 79 mm (varianti a una fila), 99 mm (varianti a due file)
• Esempi di portata: BG 800 = 85 (o 75/120 a seconda della variante); BG 1000 = 100 (o 80/140 a seconda della variante)
• Silenziatore integrato: standard in alcune varianti
• Piedini: regolabili in altezza su determinate versioni
• Progettato per pavimenti sopraelevati e a intercapedine; raccoglitore di sporco rimovibile e piastre di distribuzione dell'aria per una facile manutenzione
