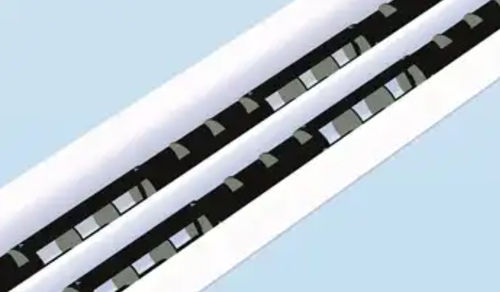

Diffusore d'aria LDB 20 Classic

Panoramica del prodotto
Diffusore a feritoia regolabile per elevato comfort. Progettato per portate costanti o variabili con portata d'aria configurabile singolarmente. Regolazione successiva possibile senza meccanica aggiuntiva per intervalli di portata dal 100% al 20% della portata nominale.

Controllo della direzione
Direzione di mandata regolabile di 180°, taratura di fabbrica con posizionamento riproducibile in qualsiasi momento. Regolazione successiva possibile in condizioni di installazione; è possibile una posizione quasi chiusa.

Design delle uscite
Elementi di uscita a rullo con diametro 20 mm, alta induzione e contorno interno ottimizzato per l'aria per una rapida riduzione della velocità di uscita e della differenza di temperatura.

Caratteristiche principali

• Diametro del rullo: 20 mm
• Caratteristiche di flusso: da getto piatto a soffitto a ventaglio ampio — fino a 17 getti individuali per metro di fila di feritoie
• Caratteristiche di mandata orientate al comfort

Dati tecnici

• Numero di file di feritoie: 1–4
• Portata raccomandata 1-feritoia: 110 m³/h a 36 dB(A)
• Portata raccomandata 2-feritoie: 190 m³/h a 38 dB(A)
• Portata raccomandata 3-feritoie: 250 m³/h a 31 dB(A)
• Portata raccomandata 4-feritoie: 300 m³/h a 36 dB(A)
• Silenziatore integrato: opzionale

Dimensioni (lunghezza in mm)

• Lunghezza massima: fino a 2000 mm
• Larghezza profilo [mm]: 31–160

Design / Opzioni

• Elementi di uscita regolabili
• Cassetta di collegamento con elemento di throttling integrato

Selezione dei profili di bordo possibili

• Tipo 5
• Tipo 0
• Tipo 8
• Tipo 1
• Tipo 4
• Tipo 2

Diffusione dell'aria
Grafico disponibile che mostra i pattern di diffusione dell'aria per il prodotto.

Specifiche tecniche

• Modello: LDB 20 Classic
• Diametro del rullo: 20 mm
• Getti: fino a 17 getti individuali per metro di fila di feritoie
• File di feritoie disponibili: 1 a 4
• Portate raccomandate (esempi): 1-feritoia 110 m³/h @36 dB(A); 2-feritoie 190 m³/h @38 dB(A); 3-feritoie 250 m³/h @31 dB(A); 4-feritoie 300 m³/h @36 dB(A)
• Intervallo larghezza profilo: 31–160 mm
• Lunghezza massima: fino a 2000 mm
• Opzioni: elementi di uscita regolabili; silenziatore integrato opzionale; cassetta di collegamento con elemento di throttling integrato
