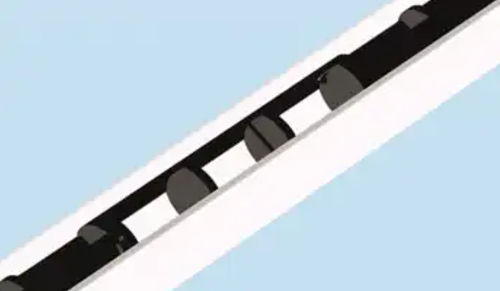

PanoramicaDiffusore a fessura per installazione discreta in giunti d'ombra e controsoffitti. Diffusore a fessura regolabile per portata volumetrica costante o variabile. Regolabile senza meccanica aggiuntiva per intervalli di portata del 100…20% della portata nominale. Direzione di erogazione regolabile di 180°, preimpostata in fabbrica e riproducibile in qualsiasi momento. Regolazione possibile anche dopo l'installazione, possibile regolazione quasi chiusa. Elementi di uscita a forma di rullo, elevata induzione, contorno interno ottimizzato per l'aria, rapida riduzione della velocità di uscita e della differenza di temperatura.
Caratteristiche principali- Diametro del rullo: 12 mm
- Da fasci piatti del soffitto a ampia ventilazione in 18 fasci individuali per metro di fila di fessure
- Installazione discreta in giunti d'ombra e controsoffitti
- System Clean: spazio aggiuntivo nel profilo di estremità per ridurre lo sporco nell'area vicina
Dati tecniciDati tecnici per LpA = 35 dB(A):
Numero di file di fessure: 1
Portata d'aria consigliata: 65 m³/h a 36 dB(A)
Silencer integrato: opzionale
Dimensioni (lunghezza in mm): fino a 1500
Larghezza profilo [mm]: 15 o 28
Design / Opzioni:
Elementi di uscita regolabili
Scatola plenum con elemento farfalla integrato: opzionale
Ulteriori informazioniProfili di bordo possibili (Tipo 1) e opzioni per condotti d'aria disponibili. Download: brochure tecnica, istruzioni di montaggio e presentazione dell'unità diffusore lineare LDB.
Specifiche tecniche- Marca: LTG
- Modello: LDB 12 Small
- Diametro dell'elemento di uscita a rullo: 12 mm
- Configurazione dei fasci: fino a 18 fasci individuali per metro di fila di fessure
- Numero di file di fessure: 1
- Portata d'aria consigliata: 65 m³/h (a 36 dB(A))
- Riferimento acustico: LpA = 35 dB(A)
- Lunghezza massima: fino a 1500 mm
- Larghezze profilo disponibili: 15 mm o 28 mm
- Direzione di soffiaggio regolabile: 180°, preimpostata in fabbrica e riproducibile
- Regolabilità: 100…20% della portata nominale senza meccanica aggiuntiva
- Opzioni: silenziatore integrato (opzionale), scatola plenum con elemento farfalla integrato (opzionale)
