Diffusore d'aria LDB 50 maxx

Panoramica

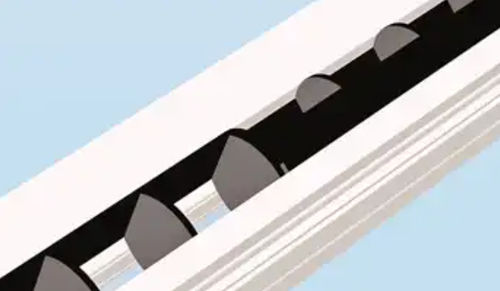

Diffusore a fessura LDB 50 maxx progettato per altezze sotto soffitto particolarmente elevate e grandi portate d'aria. Regolabile per portata costante o variabile con intervallo 100–20% senza meccanismi aggiuntivi. Direzione di soffiaggio regolabile di 180°, preimpostata in fabbrica e riproducibile; regolazione possibile dopo l'installazione, anche in posizione quasi chiusa. Elementi di uscita a forma di rullo (Ø50 mm) e profilo interno ottimizzato per l'aria che garantiscono alta induzione e rapida riduzione della velocità e della differenza di temperatura.

Caratteristiche principali

• Diametro rullo di uscita: 50 mm
• Fino a 7 fasci individuali per metro di fessura (distribuzione profilata)
• Direzione di soffiaggio regolabile: 180°
• Portata regolabile: 100–20% senza meccanismi aggiuntivi
• Progettato per ambienti con soffitti alti e grandi volumi d'aria
• Silencer integrabile e soluzioni di plenum opzionali

Dati tecnici (selezionati)

• Numero di file di fessure: 1–3
• Portata d'aria raccomandata (esempi, livelli di rumorosità approssimativi): 1 fessura — 310 m³/h @ 40 dB(A)
• Portata raccomandata: 2 fessure — 430 m³/h @ 38 dB(A)
• Portata raccomandata: 3 fessure — 510 m³/h @ 39 dB(A)
• Silencer integrato: opzionale

Dimensioni

• Lunghezza: fino a 2100 mm
• Larghezza profilo: 100 / 200 / 300 mm

Design / Opzioni

• Plenum con elemento di strozzamento integrato (opzionale)
• Elementi di uscita regolabili
• Silencer integrato opzionale

Ulteriori informazioni

• Profili di bordo possibili: Tipo 1
• Condotti d'aria e connessioni: relativi alla famiglia di prodotto

Specifiche tecniche

• Modello: LDB 50 maxx
• Elementi di uscita a rullo, diametro rullo 50 mm
• Configurazione fasci: fino a 7 fasci individuali per metro di fessura
• Regolazioni: direzione di soffiaggio 180°; portata regolabile 100–20% senza meccanismi aggiuntivi
• Esempi di prestazioni acustiche: 1 fessura 310 m³/h @ 40 dB(A); 2 fessure 430 m³/h @ 38 dB(A); 3 fessure 510 m³/h @ 39 dB(A)
• Dimensioni: lunghezza fino a 2100 mm; larghezze profilo 100 / 200 / 300 mm
• Opzioni: plenum con elemento di strozzamento (opzionale), elementi di uscita regolabili, silencer integrato opzionale
• Applicazione: per altezze sotto soffitto elevate e grandi volumi d'aria; alta induzione e rapida riduzione della velocità e della differenza di temperatura
