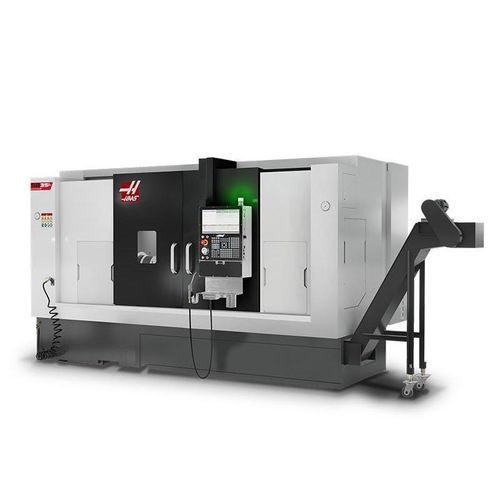

横型旋盤 SB-35L

CNC2軸傾斜ベッド

概要
SB-35LはSB-35のロングベッドバリアントで、伝統的な箱形（ボックスウェイ）構造により高い剛性、荷重能力、振動減衰を実現します。硬化・精密研削された摺動面と手削りのTurcite-B摺動面、30°のスラントベッド形状を組み合わせています。制御はHaas CNCで行われ、Haas Factory Outletネットワークによるサポートが提供されます。

主な特長

• BMT65タレット、12ステーション
• 長尺ワーク対応のロングベッド
• 硬化・精密研削済みのボックスウェイ
• 手削りのTurcite-B摺動面
• 30°スラントベッド設計
• プログラム可能なスタディレスト（固定式、取り外し不可：芯間最小距離に制限あり）

注意
Haas Bar Feederとの互換性はありません。パーツキャッチャーはオプションで提供されません。スタディレストの取り付けは取り外し不可のため、芯間の最小距離が制限されます。

能力
チャックサイズ：12 in (305 mm)
最大切削直径（BMT65タレット装着時）：13.50 in (345 mm)
最大切削長（ワークホールディングにより変動）：49.6 in (1260 mm)
最大ワーク振り：23.6 in (600 mm)
バー能力：3.50 in (90 mm)
芯間（最大）：58.8 in (1494 mm)

移動量
X軸：9.00 in (230 mm)
Z軸：52.00 in (1320 mm)

早送り速度
X軸早送り：630 ipm (16.0 m/min)
Z軸早送り：787 ipm (20.0 m/min)

軸モータ／推力
X推力最大：7780 lbf (34607 N)
Z推力最大：7780 lbf (34607 N)

主軸
スピンドルノーズ：A2-8
定格出力：40.0 hp (29.8 kW)
最大回転数：2500 rpm
最大トルク：425.0 ft-lbf @ 325 rpm (576.0 Nm @ 325 rpm)
ドローチューブ内径 ø：3.58 in (91 mm)
スピンドル内径 ø：4.13 in (105.0 mm)

主軸C軸
制御タイプ：補間運動および位置決め（C軸）

テールストック
テーパー：MT5
油圧クイルストローク：4.7 in (120 mm)
テールストック移動量：39.4 in (1000 mm)

タレット
ツール数：12ステーション（BMT65タレット）
外径／内径工具：任意の組合せ（タレットにより変動）
ボーリングバーの後方クリアランス（タレット背面より）：2.00 in (51.0 mm)

ライブツーリング
最大回転数：4000 rpm
ツーリング形式：BMT65

一般
クーラント容量：100 gal (379 L)
機械重量（出荷時）：16425 lb (7450 kg)

エア要件
必要空気量：4 scfm @ 100 psi (113.0 L/min @ 6.9 bar)
インラインエアホース：3/8 in
最小空気圧：80 psi (5.5 bar)

電気仕様
駆動方式：direct speed、ベルト駆動
主軸出力：40.0 hp (29.8 kW)
入力交流電圧（3相）- 低：220 VAC（全負荷電流：70 A）
入力交流電圧（3相）- 高（内部トランスオプション）：440 VAC（全負荷電流：35 A）

輸送寸法（概算）
国内／輸出パレット：214.5 in x 90.5 in x 99.0 in (545 cm x 230 cm x 252 cm)
重量（出荷時）：16425 lb (7450 kg)

仕様

• モデル：SB-35L（SB-35のロングベッド版）
• 標準タレット：BMT65 12ステーション
• 標準主軸：2500 rpm、40 hp、A2-8
• バー能力：3.5 in (90 mm)
• 最大切削長：最大約50 in（ワークホールディングにより変動）
• ベッド形式：箱形ガイド（box way）、硬化・精密研削、手削りTurcite-B摺動面
• ベッド角度：30°スラントベッド
• プログラム可能なスタディレストの準備（非取り外し）
• 標準クーラント：100ガロンタンク、マルチステージポンプ、ベルト型切粉コンベヤ
• 標準制御機能：ワイドスクリーンモニタ、Ethernet、WiFi、HaasConnect、HaasDrop、Advanced Tool Management
• 標準ワークホルディング：12 in 油圧チャック、A2-8
• Haas Bar Feederとは互換性なし；パーツキャッチャーは無し
• 概算出荷重量：16425 lb (7450 kg)
