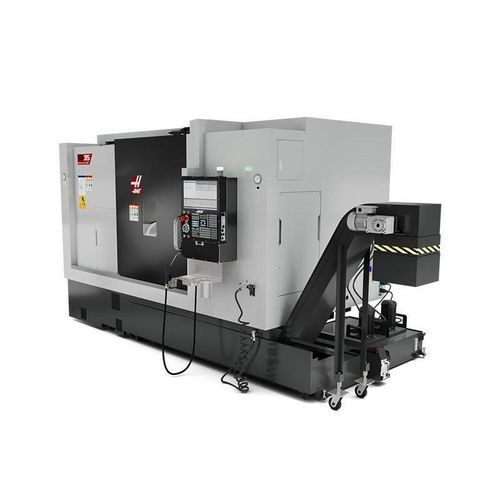

横型旋盤 SB-35

CNC2軸傾斜ベッド

簡単説明
重切削用に設計されたボックスウェイ式CNC旋盤。最大切削径13.50 in (345 mm)、最大切削長30.0 in (760 mm)、主軸ネーズ A2-8。標準構成はBMT65タレット、12"チャック、バー径3.50 in (90 mm)。

概要
Haas SB-35は、伝統的なボックスウェイ構造が持つ高い荷重支持能力と振動減衰特性に、Haasの操作しやすいCNC制御を組み合わせ、生産現場での中〜大型ワークや断続切削に安定した性能を提供します。

主な特長

• BMT65タレットによる多用途な工具対応
• 焼入れ・精密研削されたボックスウェイガイド
• 手作業でスクレープされたTurcite-Bスライド
• 30°傾斜ベッド
• 容量に対してコンパクトな設置面積
• 標準12" (305 mm) チャック
• 標準バー径 3.50 in (90 mm)

注意
SB-35はHaasのバーフィーダーと互換性がなく、パーツキャッチャーは用意されていません。

容量
チャックサイズ: 12.0 in (305 mm)
最大ワーク直径: 23.6 in (600 mm)
最大切削径 (BMT65タレット時): 13.50 in (345 mm)
最大切削長 (ワークホルディングにより変動): 30.0 in (760 mm)
バー径: 3.50 in (90 mm)
最大芯間距離: 39.2 in (995 mm)

可動量
X軸: 9.00 in (230 mm)
Z軸: 32.30 in (820 mm)

送り速度
X軸早送り: 630 ipm (16.0 m/min)
Z軸早送り: 787 ipm (20.0 m/min)

軸モーター / 推力
X最大推力: 7780 lbf (34607 N)
Z最大推力: 7780 lbf (34607 N)

主軸
主軸ネーズ: A2-8
定格出力最大: 40.0 hp (29.8 kW)
最大回転数: 2500 rpm
最大トルク: 425.0 ft-lbf @ 325 rpm (576.0 Nm @ 325 rpm)
ドローチューブボア Ø: 3.58 in (91 mm)
主軸ボア Ø: 4.13 in (105 mm)

主軸 C軸
制御タイプ: 補間運動および位置決め

テールストック
テーパー: MT5
油圧クイルストローク: 4.7 in (120 mm)
ストローク: 23.6 in (600 mm)

タレット
工具数: 12ステーション
外径 vs 内径工具: 任意の組合せ（タレットにより異なる）
ボーリングバー後方クリアランス（タレット後方から）: 2.00 in (51 mm)

ライブツーリング
最大回転数: 4000 rpm
工具系: BMT65

一般
クーラント容量: 100 gal (379 L)

エア要求
必要空気量†: 4 scfm @ 100 psi (113.0 L/min @ 6.9 bar)
インラインエアホース: 3/8 in
エアカプラー: 3/8 in
最小空気圧: 80 psi (5.5 bar)

電気仕様（典型）
主軸回転数: 2500 rpm
駆動方式: Direct Speed、ベルト駆動
主軸出力: 40.0 hp (29.8 kW)
入力交流電圧（3相） - 低: 220 VAC（定格電流: 70 A）
入力交流電圧（3相） - 高*: 440 VAC（定格電流: 35 A）

輸送 / 寸法（輸送パレット）
国内パレット: 191.0 in x 90.0 in x 84.0 in (485 cm x 229 cm x 213 cm)
輸出用パレット: 191.0 in x 90.0 in x 84.0 in (485 cm x 229 cm x 213 cm)
重量（輸送時）: 14920 lb (6767.7 kg)

入手可能性
米国、カナダ、メキシコ、欧州で受注可能。納期見込みは2026年第2四半期。

技術仕様

• モデル: SB-35
• チャックサイズ: 12.0 in (305 mm)
• 最大ワーク径: 23.6 in (600 mm)
• 最大切削径 (BMT65): 13.50 in (345 mm)
• 最大切削長: 30.0 in (760 mm)
• バー径: 3.50 in (90 mm)
• 最大芯間距離: 39.2 in (995 mm)
• X移動量: 9.00 in (230 mm)
• Z移動量: 32.30 in (820 mm)
• X早送り: 630 ipm (16.0 m/min)
• Z早送り: 787 ipm (20.0 m/min)
• 主軸: A2-8, 2500 rpm, 40 hp (29.8 kW)
• 最大トルク: 425 ft-lbf @ 325 rpm (576 Nm)
• ライブツール最大回転数: 4000 rpm (BMT65)
• テールストックテーパー: MT5；クイルストローク 4.7 in (120 mm)
• クーラント容量: 100 gal (379 L)
• 必要空気量: 4 scfm @ 100 psi (113 L/min @ 6.9 bar)
• 輸送重量: 14920 lb (6767.7 kg)
