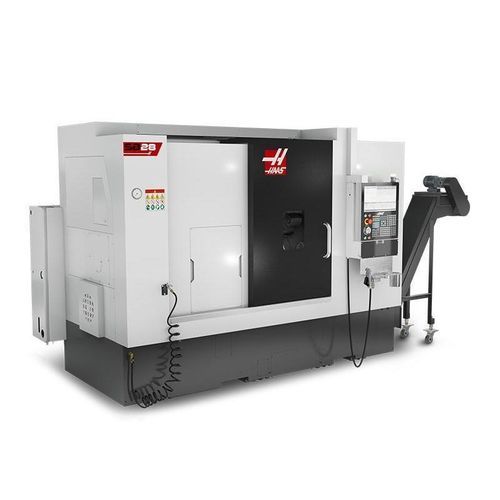

横型旋盤 SB-28

CNC2軸傾斜ベッド

概要
Haas SB-28 は、動的剛性、荷重支持能力、振動減衰が求められる重切削用途向けに設計されたボックスウェイ（箱型ガイド）CNC旋盤です。従来のボックスウェイ構造に Haas の制御と Haas Factory Outlets のサポートを組み合わせ、導入と保守を容易にします。

簡易説明
CNC ボックスウェイ旋盤、最大切削径 13.5 in（345 mm）、最大切削長 21.3 in（540 mm）、スピンドルネーズ A2-8、10 in（254 mm）チャック、棒材径 2.9 in（74 mm）。

主な機能

• BMT65 ターレット（12ステーション）
• 硬化および精密研削されたガイド
• 手作業で擦られた Turcite-B スライド
• 30° 傾斜ベッド
• コンパクトな据付面積
• 標準 10"（254 mm）チャック
• 2.9"（74 mm）棒材能力

注意

• 注：SB-28 は Haas Bar Feeder と互換性がなく、パーツキャッチャーは選択できません。

容量

• チャックサイズ：10.0 in | 254 mm
• 最大ワーク振り：23.6 in | 600 mm
• 最大切削径（BMT65）：13.50 in | 345 mm
• 最大切削長（ワークホルディングにより変動）：21.3 in | 540 mm
• 棒材径：2.90 in | 74 mm
• 心間距離（最大）：29.7 in | 753 mm

可動域

• X軸：9.00 in | 230 mm
• Z軸：23.20 in | 590 mm

早送り

• X 早送り：630 ipm | 16.0 m/min
• Z 早送り：787 ipm | 20.0 m/min

軸モーター

• X 最大推力：7780 lbf | 34,607 N
• Z 最大推力：7780 lbf | 34,607 N

スピンドル

• スピンドルネーズ：A2-8
• 定格最大：40.0 hp | 29.8 kW
• 最高回転数：3200 rpm
• 最大トルク：300.0 ft-lbf @ 500 rpm | 407.0 Nm @ 500 rpm
• ドローチューブ穴 ø：2.95 in | 75 mm
• スピンドル穴 ø：3.39 in | 86.0 mm

主軸 C 軸

• 最高回転数：60 rpm
• 定格最大：5.0 hp | 3.7 kW
• 位置決め精度 (±)：0.01°
• ブレーキ径：13.9 in | 353 mm
• ブレーキ保持トルク：250 ft-lbf | 339 Nm
• 制御タイプ：補間運動および位置決め

横送り（テールストック）

• テーパー：MT5
• 油圧クイル移動量：4.7 in | 120 mm
• 移動量：19.7 in | 500 mm

タレット

• 工具数：12 ステーション
• 外径対内径工具：組合せ任意（タレットにより変動）
• ボーリングバー後端クリアランス（タレット後方より）：2.00 in | 51.0 mm

ライブツーリング

• 最大回転数：4000 rpm
• 工具規格：BMT65

一般

• クーラント容量：40 gal | 151 L

空気要件

• 必要空気量†：4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
• インラインエアホース：3/8 in
• エアカプラー：3/8 in
• 最小空気圧：80 psi | 5.5 bar

電気仕様

• 駆動方式：Direct Speed, belt drive
• スピンドル出力：40.0 hp | 29.8 kW
• スピンドル回転数：3200 rpm
• 入力 AC 電圧（3相）- 低：220 VAC (200-240 VAC)
• 定格電流（3相）- 低：70 A
• 入力 AC 電圧（3相）- 高*: 440 VAC
• 定格電流（3相）- 高*: 35 A

輸送寸法

• 国内パレット：172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• 輸出パレット：172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• 重量：12,600 lb | 5,715.4 kg

追加技術情報

• 記載の仕様は標準機構成に基づきます。オプション装備により仕様は変わる場合があります。
• 必要に応じて工場で構成するための内部高電圧トランスがオプションで利用可能です。

技術仕様

• モデル：SB-28
• チャックサイズ：10.0 in (254 mm)
• 棒材能力：2.9 in (74 mm)
• 最大スピンドル速度：3200 rpm
• スピンドル出力（最大）：40 hp (29.8 kW)
• 最大切削径（BMT65）：13.5 in (345 mm)
• 最大切削長：21.3 in (540 mm)
• X移動量：9.00 in (230 mm)
• Z移動量：23.20 in (590 mm)
• タレット：BMT65 12 ステーション
• テールストックコーン：MT5
• クーラント容量：40 gal (151 L)
• 輸送重量：12,600 lb (5,715.4 kg)
