換気ユニット FVP Pulse-B

製品概要

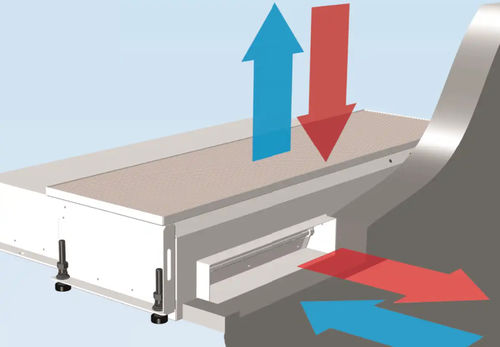

FVP Pulse-BはPulseVentilation方式に基づく低高さの床設置換気ユニットです。架空床・床下空間への設置に最適化されており、単一のファサード開口からの分散型換気・暖房・冷房を実現します。床から天井までのガラスを有する改修・新築に適しています。

主な利点

• 単一のファサード開口による脈動換気で、分散型の換気・暖房・冷房・除湿・ろ過が可能
• 年間を通した熱回収（回収効率 >80%）と需要追従型制御により高い省エネ性
• ドラフトを感じさせない低騒音のインパルス流で、最大平均風量130 m3/h（ハイブリッド時260 m3/h）
• 中央処理空調機、シャフト、ダクト、防火ダンパーの不要化により有効床面積を拡大
• 圧力損失を最小化した設計により非常に低い消費電力（約8〜25 W、風量により変動）
• 年間を通した熱回収により集中熱源設備への投資を低減可能

システム特徴

• PulseVentilation原理：有機的な空気の動きを模擬する過渡的／脈動流
• 分散型、室別の換気・空調；分散制御インテリジェンスと互換
• ハイブリッド運転により外気量を2倍にし冷房能力を増強可能
• 給気のみ、排気のみ、交互サイクルなど運転モードの選択が可能；マスター‑スレーブ通信でペア運転対応

技術データ（概要）
LpA = 35 dB(A)で測定：
サイクル全体の平均風量 最大130 m3/h
ハイブリッド換気時の風量 最大260 m3/h
冷凝運転：標準
最大冷房能力（合計／室）：860 W / 620 W
最大暖房能力（合計／室）：1920 W / 560 W
熱回収効率 > 80%
電力消費：8〜25 W（風量に依存）
音圧レベル Lp(A)：22〜37 dB(A)

外形寸法（長さ × 幅 × 高さ mm）
1150 × 976 × 232

注意
音響値は典型的なフィルターを含み、外部圧力損失のない自由吸気運転時の値です。値はファサード条件を模擬した条件で取得されています。許容差および追加仕様は最新の技術資料を参照してください。

技術仕様

• 製品群／型式：FVPpulse（床型 B）
• 用途：架空床・床下空間への床設置；床から天井までのガラスを有する改修・新築に適合
• 換気方式：脈動（PulseVentilation）、給排気交互サイクル
• 平均風量：最大130 m3/h（標準）、最大260 m3/h（ハイブリッド）
• 熱回収：>80%（高効率、年間使用）
• 冷房能力（最大、合計／室）：860 W / 620 W（規定の試験条件）
• 暖房能力（最大、合計／室）：1920 W / 560 W（規定の試験条件）
• 電力消費：通常8〜25 W（例：60〜120 m3/h時）
• 音放射レベル：約45 dB(A)（典型）；室内音圧レベル例 22〜37 dB(A)
• 寸法（L×W×H）：1150 × 976 × 232 mm
• データに用いた水質量流の例：典型値 150〜200 kg/h
• 空気−水熱交換器による分散型暖房／冷房向けに設計
• 需要駆動型換気およびBMS統合のためのアクセサリと制御オプションを用意
