換気ユニット FVP Pulse-V

概要

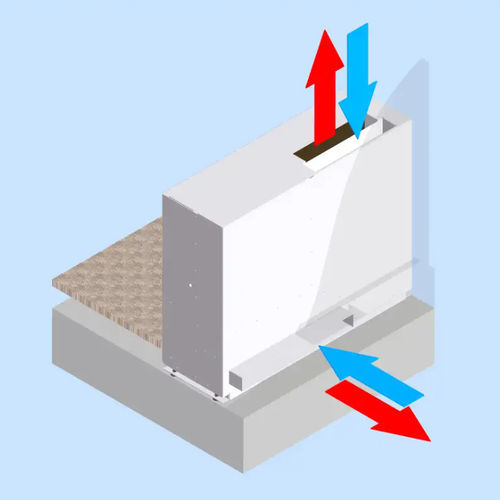

受賞歴のあるPulseVentilationシステムは、パラペット／サill設置において高いエネルギー効率と設計の自由度を提供します。FVPpulse-Vパラペットユニットは、ファサードに単一の開口しかない改修や新築に適し、高床や吊り天井を不要にします。パルス換気により有機的な空気移動を生み出し、建物を自然に「呼吸」させながら、通年の熱・冷回収と高い熱的快適性を実現します。

主な特徴

• 単一の外壁開口を介したパルス換気による分散型の暖房、冷房、除湿、ろ過
• 高効率の熱回収（最大≈90 %）と需要志向の制御で高い経済性
• ドラフトレスで低騒音のインパルス流が最大130 m³/h（ハイブリッド時260 m³/h）で高い換気効率を確保
• 中央空調機、シャフト、ダクト、遮断ダンパーを不要にすることで有効スペースを大幅に確保
• 圧力損失を最小化することで非常に低い消費電力（EnEVのSFP仕様の約10%に相当；機器当たり約20 Wを目安）
• 通年の熱回収により集中熱源の規模・投資を低減

運転モードとコンセプト

• 需要換気：機器間で給気と排気を交互に行う非定常／パルス運転により、分散換気を実現し室内の恒常的な過圧／低圧を防止（Master–Slave通信対応）
• ハイブリッド換気：最大260 m³/hの給気のみ運転でピーク冷負荷をカバー（例：窓からの排気）— 冷却容量と外気流量をほぼ2倍にでき、同等の音響特性
• 夜間換気：窓を開けずに夜間の冷却を行う定常モード；このモードでは熱回収はバイパスされる

技術データ（概要）
LpA = 35 dB(A)の条件下のデータ：

• サイクル平均の体積流量 最大約130 m³/h
• ハイブリッドモードの流量 最大約260 m³/h
• 凝縮運転：標準
• 最大冷房出力（総合）：835 W；室内寄与 約595 W
• 最大暖房出力（総合）：2125 W；室内寄与 約765 W
• 熱回収効率 >80 %（構成により≈90 %まで）
• 電力消費：運転点により12–40 W
• 音圧レベル Lp(A)：23–36 dB(A)

寸法（長さ × 幅 × 高さ）
1053 x 335 x 763 mm

追加情報
DWG、設計ツール、技術資料、製品概要のダウンロードが可能で、性能曲線や設置詳細が含まれます。

技術仕様

• モデルファミリ：FVPpulse（パラペット／サill設置バリアント：FVPpulse-V）
• 用途：ファサードのみの開口が要求される改修・新築向けの熱回収付き分散換気
• 平均サイクル給気量：最大130 m³/h
• ハイブリッドモード給気量：最大260 m³/h
• 熱回収：>80 %（構成により≈90 %まで）
• 冷房能力（最大、総計）：835 W；室内寄与 約595 W
• 暖房能力（最大、総計）：2125 W；室内寄与 約765 W
• 電力消費範囲：12–40 W
• 音響値：Lp(A) 通常 23–36 dB(A)；例示の音響出力レベル 45 dB(A)
• 寸法（L×W×H）：1053 × 335 × 763 mm
• 配管側の設計例：典型的な質量流量 約150–200 kg/h（設定可能）
• サポートされる運用概念：需要換気、ハイブリッド換気、夜間換気
• 床上げや吊り天井を必要としないパラペット／サill設置に適合
