換気ユニット FVS Eco₂School W

製品概要
LTG FVS Eco₂School シリーズは教室、グループ室、会議室向けに設計され、VDI 6040 に準拠しています。新築・改修に適し、壁内や天井への組み込みが容易です。FVS Eco₂School は最大 950 m³/h の風量を想定しており、個別または連結した使用単位で約 180 m²、または最大 30 名までのグループの換気に適しています。

主な利点

• 感染防止効果が最大：100% 外気給気により保護
• 優れた室内空気質：省エネルギーでドラフトがなく低騒音
• 高い柔軟性：天井設置／壁設置（被覆の有無を問わず）
• 労働安全基準および VDI 6040への準拠を保証、必要な最低外気量を満たします
• 外気の効果的なろ過により授業の中断が少なく、微小粒子／花粉を低減
• 個別制御：タイマー制御または CO2/VOC センサーによる制御
• モジュラー式の包括システム
• 外壁の開口は1つのみ（排気・吸気共用）
• 高効率熱回収により省エネ（> 80 %）

機能

• 給気／排気
• 熱回収
• 夜間換気

技術データ（LpA = 35 dB(A) 条件）

• 風量 最大 900 m³/h（注：製品シリーズ最大 950 m³/h）
• 熱回収率 最大 83 %
• 電力消費 最大 420 W
• 音圧レベル Lp(A) 最大 36 dB(A)
• SFP 値 822 W (m³/s)
• 重量 236 kg

寸法（長さ x 幅 x 高さ mm）
3050 x 436 x 990

設計 / オプション

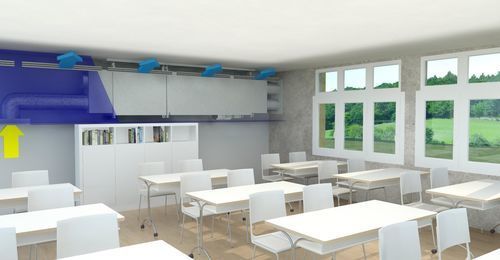

• 間仕切りの背後または壁内キャビネットに直立傾斜で設置
• スロットディフューザー LDB 組込可

付属品

• 電気式予熱コイル
• 各種バスシステムへの接続
• 気象保護グリル
• 接続ボックス

技術仕様

• 製品群：FVS Eco₂School（壁取付版：FVS Eco₂School W）
• 用途：教室、グループ室、会議室向け分散型学校換気
• 規格：VDI 6040 準拠
• 風量性能：LpA = 35 dB(A) 時 最大 900 m³/h、製品群最大 950 m³/h
• 推奨設置面積：使用単位 約 180 m² まで、または最大 30 人
• 熱回収：> 80 %、構成により最大 83 %
• 電力消費：最大 420 W
• 騒音レベル：Lp(A) 最大 36 dB(A)
• SFP 値：822 W (m³/s)
• 重量：236 kg
• 外形寸法（L x W x H）：3050 x 436 x 990 mm
• 据付：壁または天井への組込み（壁内キャビネット / 間仕切りの背後）
• 制御：タイマーまたは CO2/VOC センサー；各種バス接続オプション
• オプション：電気式予熱コイルおよび気象保護グリル
