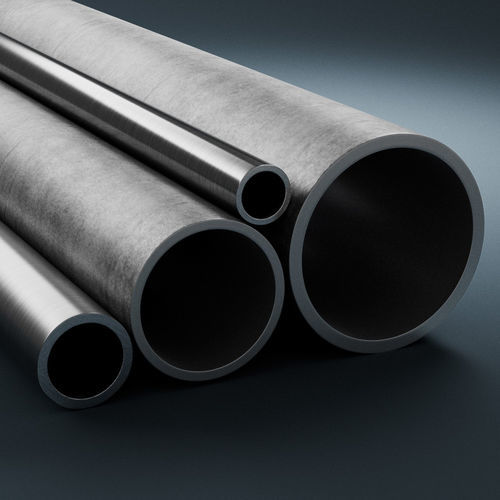

チューブ式スチールイノックス Sanmac® 4435

航空

Sanmac® 4435はモリブデン合金オーステナイト系クロムニッケルステンレス鋼で、機械加工性を改善し、最低モリブデン含有量2.5%を保証しています。それは主に中空棒として供給され、標準的な304/304L鋼よりも優れた耐食性を必要とするアプリケーションを対象としています。 アプリケーションの

• 管継手の機械部品
• バルブ、ポンプ、熱交換器および容器の部品
• 化学、石油化学、肥料、パルプおよび製紙、電力産業における管状シャフト、医薬品、食品および飲料生産の部品

耐腐食性

高濃度・高温での有機酸に対する優れた耐性（ギ酸および腐食性汚染物質を含む酸を除く）

中程度の濃度・温度でのリン酸などの無機酸に対する耐性；

中程度の温度で20%以下の硫酸、および一部の高濃度、低温の硫酸環境

硫酸塩、硫化物、亜硫酸塩、および苛性環境に対する耐性

炭素含有量が低いため、典型的なASTM 316鋼と比較して粒界腐食に対する耐性が向上

孔食およびすきま腐食に対する耐性は、AISI 316鋼と比較して～2.6%のMo含有量により、AISI 304や一般的なASTM 316/316Lの～2.1%Mo

他のオーステナイト鋼のように応力腐食割れの影響を受けやすい（塩化物を含む環境では60℃以上でリスクが増加）；条件（酸化性雰囲気か還元性雰囲気か、不純物の有無）によって異なりますが、硫黄を含む排ガス中では～600～750℃まで使用可能です。 供給形態

中空棒：外径250mmまで、溶体化処理および白酸洗処理した状態で在庫しています（カタログ参照：S-110-ENG、S-029-ENG、またはS-02909-ENG）

その他の形状：丸棒やビレットもあります

中空棒の寸法公差：外径+2 / -0%（最小+1 / -0 mm）、内径+0 / -2%（最小+0 / -1 mm）、真直度±1.5 mm/m、外径<2.5×外径の機械加工後の保証部品サイズ

溶接

良好な溶接性。適した方法：MMA/SMAWおよびガスシールドアーク溶接;TIG/GTAWが第一選択

機械加工性のための合金化のため、溶加材なしのTIG/GTAWでは溶接ビードがより多くの表面酸化物を示し、アークが不安定になる可能性があります。予熱およびPWHTは通常不要

推奨フィラーメタル：TIG/GTAWまたはMIG/GMAW：ISO 14343 S 19 12 3 L / AWS A5.9 ER316L (Exaton 19.12.3.Lなど)、MMA/SMAW：ISO 3581 E 19 12 3 L R / AWS A5.4 E316L-17 (Exaton 19.12.3.LRなど)

。 機械加工

Sanmac®はAlleimaの商標で、改善された被削性コンセプトです。改善された非金属介在物、最適化された化学組成およびプロセスパラメータにより、耐食性と機械的強度を損なうことなく、優れた被削性を実現します

詳細な切削データ推奨事項（旋削、ねじ切り、分割/溝入れ、穴あけ、フライス加工、鋸切断）は、パンフレットS-02909-ENGに記載されています。 特性 / 技術仕様

規格：ASTM: MT 316L, MT 316; UNS: S31603, S31600; EN番号: 1.4435, 1.4436；EN名：X2CrNiMo18-14-3、X3CrNiMo17-13-3；JIS：SUS316TKA

製品規格：EN 10216-5*、EN 10297-2、ASTM A511、JIS G3446（*リークテストは完成部品に延期）

承認：

化学成分（公称）、wt%：C≦0.030；Si0.2；Mn1.8；P≦0.040；S≦0.017；Cr17.5；Ni12.5；Mo2.6

20℃における機械的性質（メートル単位）：耐力Rp0.2 ≥ 220 MPa; Rp1.0 ≥ 250 MPa; 引張強さ515-690 MPa; 伸びA ≥ 45%; A2 ≥ 35%; 硬度HRB ≤ 90

20°C における機械的特性（インペリアル）：耐力 Rp0.2 ≥ 32 ksi; Rp1.0 ≥ 36 ksi; 引張強さ 75-100 ksi; 伸び A≥ 45%; A2 ≥ 35%; 硬度 HRB ≤ 90

衝撃強さ：

耐衝撃性

：室温および極低温で非常に良好。EN 13445-2（-270℃で最小60 J）およびEN 10216-5（-196℃で最小60 J）に適合

耐衝撃性-高温（メートル単位、最小MPa）：50℃：Rp0.2 200 / Rp1.0 230; 100°C：180 / 215; 150°C:165 / 195; 200°C:150 / 180; 250°C:140 / 170; 300°C:135 / 160; 350°C:130 / 155; 400°C:125 / 150; 450°C:120 / 145; 500°C:120 / 145; 550°C:115 / 140; 600°C:

密度: 8.0 g/cm³ (0.29 lb/in³)

熱伝導率(W/m-°C): 20°C：14; 100°C:15; 200°C:17; 300°C:18; 400°C:20; 500°C:21; 600°C:23

比熱容量（J/kg-℃）：20℃：485; 100°C:500; 200°C:515; 300°C:525; 400°C:540; 500°C:555; 600°C:575

熱膨張率、平均値（×10-⁶/°C）：30-100°C： 16.5; 30-200°C:17; 30-300°C: 17.5; 30-400°C:18; 30-500°C:18; 30-600°C: 18.5; 30-700°C: 18.5

弾性係数（メートル単位）：20°C：200 GPa; 100°C：194 GPa; 200°C：200°C: 186 GPa; 300°C: 179 GPa179 GPa; 400°C：172 GPa; 500°C：

中空バーの許容差/供給：外径250mmまでの多くのサイズで在庫、溶体化処理および白浸漬処理、外径公差+2/-0%（最小+1/-0mm）、内径+0/-2%（最小+0/-1mm）、真直度±1.5mm/m。

熱処理された中空棒をお届けします。
