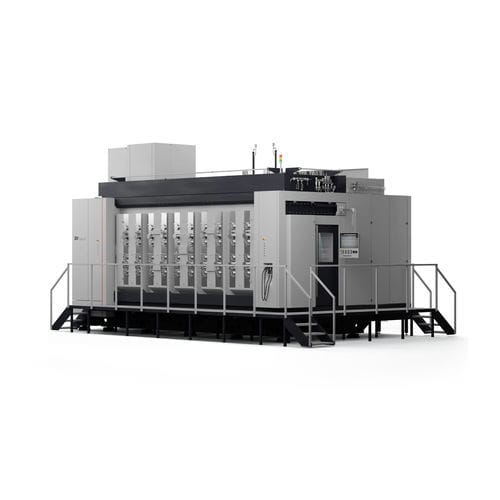

5軸複合工作機械 BA space5

旋回スピンドル航空用自動搬入・搬出

製品概要
BA space5は、大型構造部品の加工向けに設計された上置き型の5軸マシニングセンタです。主工程と並行した搬送、リニア駆動による高い動特性、特許取得済みのモノブロック構造による高剛性を組み合わせています。5軸加工はスイベルヘッド（旋回式スピンドル）で行われ、バッテリーボックス、大型構造部品、サブフレームに適しています。

主な特長

• 主時間と並行した装卸
• リニア駆動技術による最高の動特性
• 特許モノブロック構造による高い機械剛性
• スイベルヘッドスピンドルによる5軸加工
• マルチタッチ操作パネル
• 工具管理システム
• 柔軟な自動化ソリューションおよびカスタム構成
• 作業領域へのアクセス性と加工の視認性に配慮した設計
• 完全統合型データ管理（life data）

用途 / ワークショップ

• バッテリーボックスの生産
• 大型構造部品
• サブフレーム

データ概要
DESCRIPTION | BA space5-12H
スピンドル数 | 1
回転数範囲 | 1–30,000 min⁻¹
出力 (S1) | 120 kW
トルク (S1) | 83 Nm
HSK インターフェース | HSK-A63 / 80
作業領域 X | 4,800 mm
作業領域 Y | 1,800 mm
作業領域 Z | 875 mm

仕様 / 技術データ

• 型式: BA space5-12H（例示構成）
• スピンドル数: 1
• 回転数範囲: 1–30,000 min⁻¹
• 出力 (S1): 120 kW
• トルク (S1): 83 Nm
• HSK インターフェース: HSK-A63 / 80
• 作業領域 X: 4,800 mm
• 作業領域 Y: 1,800 mm
• 作業領域 Z: 875 mm
• スイベルヘッドスピンドルによる5軸加工
• 高い動特性を実現するリニア駆動技術
• 高剛性のモノブロック構造
