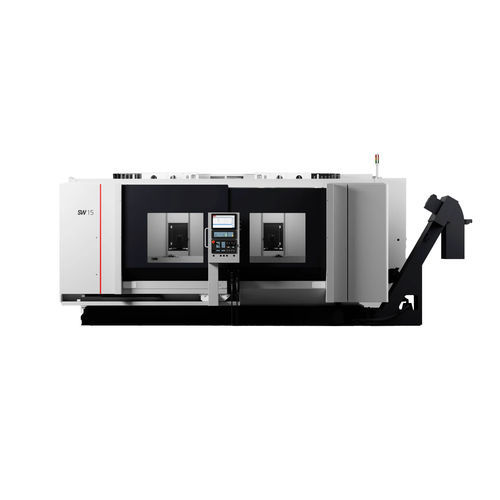

3軸複合工作機械 BF 15-21D

横型航空用CNC

概要
BFシリーズの一機種であるBF 15-21Dは、ダイカスト部品や構造部品の動的加工向けに設計されています。X/Z軸に直線駆動、Y軸にボールねじを採用したハイブリッドプラットフォームを基礎とします。2つの独立した3軸ユニットとワークエリアごとに1つのスピンドルを備えたマルチスピンドル構成により、従来の単一スピンドル機2台の置換が可能で、フットプリントを抑えながら高い生産性を実現します。自動ワーク交換時には同一ワークエリアで2つのスピンドルを使用してロード時間を埋めることができます。

主な特長

• 生産性
  • ハイブリッド駆動コンセプト
  • X/Zは直線駆動、Yはボールねじの組合せ
  • マルチスピンドル運用：独立した2ユニットの3軸構成；自動ワーク交換時にエリアあたり2スピンドル使用可能
• 品質
  • アルミニウムダイカスト部品や構造部品の高速加工に対応
• 操作性・人間工学
  • 可動式マルチタッチ操作パネル
  • 工具監視システム
• 柔軟性
  • 柔軟な自動化ソリューションとカスタマイズ可能な機械構成
• 省エネルギー
  • 単一スピンドル構成と比較して消費電力を大幅に削減（メーカー値）
  • ワークあたりの最小フットプリント
• サービス
  • ライフサイクル支援のための統合データ管理

データ概要
型式 | BF 15-21D
スピンドル数: 2
スピンドル間隔: 650 – 3750 mm
HSK インターフェース: HSK-A63 / HSK-E50
回転数範囲: 1 - 17,500 min-1 / 1 - 40,000 min-1
出力（スピンドル当たり）: 32 kW / 18 kW
トルク（スピンドル当たり）: 72 Nm / 11.5 Nm
作業領域 X: 2 x 1550 mm
作業領域 Y: 750 mm
作業領域 Z: 750 mm

仕様 / 技術データ

• モデル: BF 15-21D
• シリーズ: BF
• スピンドル数: 2
• スピンドル間隔: 650 – 3750 mm
• HSKオプション: HSK-A63, HSK-E50
• 回転数: 最大17,500 min-1（オプション）/ 最大40,000 min-1（オプション）
• 出力（スピンドル当たり）: 32 kW / 18 kW（オプション）
• トルク（スピンドル当たり）: 72 Nm / 11.5 Nm（オプション）
• 作業領域 X: 2 x 1550 mm
• 作業領域 Y: 750 mm
• 作業領域 Z: 750 mm
• 駆動方式: X/Zは直線駆動、Yはボールねじ
• 自動化: マルチスピンドル技術、ワーク自動交換対応
• 制御: 可動式マルチタッチパネル、工具監視
• 用途: アルミダイカスト部品、フレームおよび構造部品
