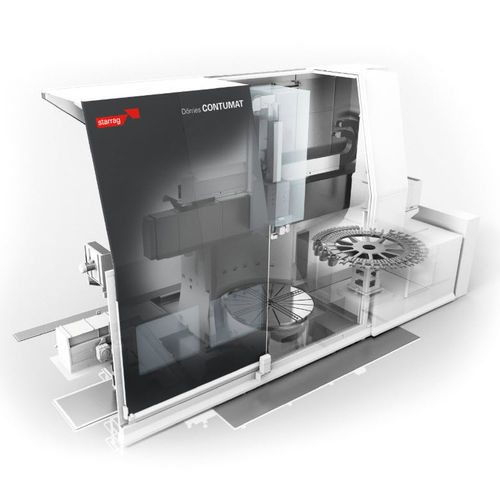

縦型旋盤 Dörries CONTUMAT VCE 1400

CNC3軸航空用

コンパクトな単列立旋盤（旋回径1,400～2,800mm）は、旋削加工だけでなく、追加ユニットにより穴あけ、ミーリング、研削加工にも適しています。つまり、CONTUMAT VCEは旋盤加工だけでなく、ワンクランプでフル加工を行うことが可能です。 この旋盤の高剛性鋳造構造は、低振動と正確な切削を保証し、静圧ガイドレールはさらに振動を減少させます。技術的な設計と数多くの取り付けオプションにより、デリースはすべてのお客様に個別のマシンを構成することが可能です。 鋳鉄製の主要部品 主要コンポーネントの鋳鉄製シングルコラム設計は、振動の減衰設計につながります。すべての主要機械グループは、有限要素法（FEM）を用いて剛性と断面積を計算し、最適化されています。 メインドライブ／C軸ドライブ メインドライブは、非同期モーターを搭載した1つまたは2つの電気的プリロード・ドライブユニットによって駆動されます。最大出力は60 kWです。2 x 60 kW。2つのモーターを搭載したバージョン（マスタースレーブ原理）では、中ぐりやフライス加工の数値制御C軸の正確な位置決めと機械テーブルの送り動作、およびチューニングにおける最高のダイナミクスを実現します。 サポート 鋳鉄製ラムは、閉じた静圧ガイドシステムで構成されています。250 x 250 mmまたは300 x 250 mmのラムセクションが利用可能です。Zストロークは、1100mm、1500mm、1750mmが可能です。 クロスレール クロスレールは、X軸方向に静圧ガイドを提供します。クロスレールは、リフティングユニットで調整します。クロスレールは静水圧でクランプされ、100mm間隔のインデックスボルトで位置決めされます。
