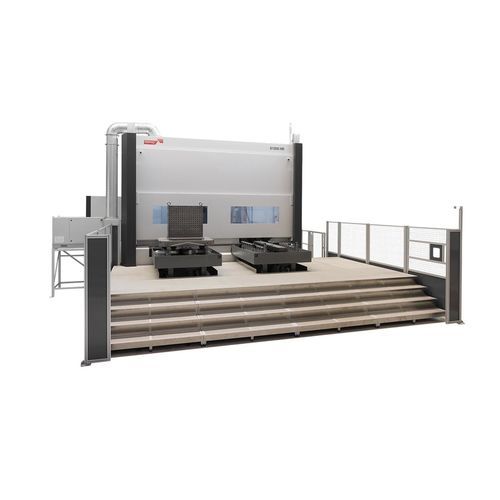

5軸複合工作機械 S1250 HD

横型宇宙産業用チタン用

概要
S1250 HDは、その優れた静的および動的特性により、チタンおよびInconel部品の同時5軸重切削に適しています。静圧案内（hydrostatic guideways）はチタン加工で大きな性能向上をもたらします。剛性と減衰が大幅に向上するため、切込み深さを増やして荒取り時間を短縮でき、柱のピッチングを抑えて仕上げ性能も向上します。また、より高い加速度と高速な5軸動作を可能にします。

用途

• チタン構造部品 — チタンでの材料除去率 > 800 cm³/min
• 小型ランディングギア — チタンやInconelなどの難削材で約30%の生産性向上
• チタンケーシング — 難削材で最大30%の生産性向上

世界記録 / 性能
Starrag ToolsおよびStarrag Technologiesと共に、S1250 HDはTi6Al4V構造部品の加工で1,516 cm³/minの材料除去率を達成し、重切削チタン加工におけるベンチマークを示しました。

主軸（スピンドル）
Starragは主軸に関する豊富なノウハウを持ち、2000台以上を市場に供給しています。難削材に対しては、Starragの主軸設計により材料除去率が向上します：

• 短く頑丈な主軸シャフトによる優れた剛性
• コンパクトな構成により衝突輪郭が改善され、工具突出長を短縮可能
• 難削材加工向けに調整されたトルク特性

機械設計とサイズ
S1250 HDは同クラスで唯一静圧案内を備えた機械です。高剛性の機械構造と大きなプリロード済み静圧案内の組合せにより、ダイナミクスと荒取り性能が向上します。最大ワーク容量：1000 x 1250 mm、最大5000 kg。コンパクトで剛性の高いフライスヘッドは工具を短くでき、安定性を高めます。

工具管理
S1250 HDはStarrag製の工具マガジンとツールチェンジャーを装備し、最大465本（HSK-A125）まで対応します。チェーン式およびタワー式マガジンは次の利点を提供します：

• 数百台で実証された高速かつ信頼性の高い設計
• 加工中の工具補充が可能
• マガジンサイズやオプションの豊富な選択肢

精度とプロセス能力
温度変動や十分な予熱が取れない条件など、変動する環境でも安定して製造を行えるよう設計されており、CMM検査の頻度低減や熱安定化のためのエネルギー削減に寄与します。

追加情報
チタンおよびInconelの重切削に最適化された高性能同時5軸マシニングセンタ。コンパクトなフライスヘッドは剛性と安定性を高め、材料除去率の向上に貢献します。

技術仕様 / 特性

• モデルファミリー: S1250 HD
• 機械タイプ: 静圧式5軸マシニングセンタ
• 最大ワーク容量: 1000 x 1250 mm
• 最大ワーク重量: 5000 kg
• 静圧案内: 有り — プリロード済み静圧案内
• 典型的な材料除去率: > 800 cm³/min (チタン); 世界記録 1,516 cm³/min (Ti6Al4V)
• 主軸実績: 市場へ > 2000 台納入
• 主軸特性: 剛性を高める短く頑丈なシャフト；衝突輪郭を改善するコンパクト構成；難削材加工向けのトルク特性
• 工具マガジン容量: 最大465本 (HSK-A125)
• 軸構成: 同時5軸
