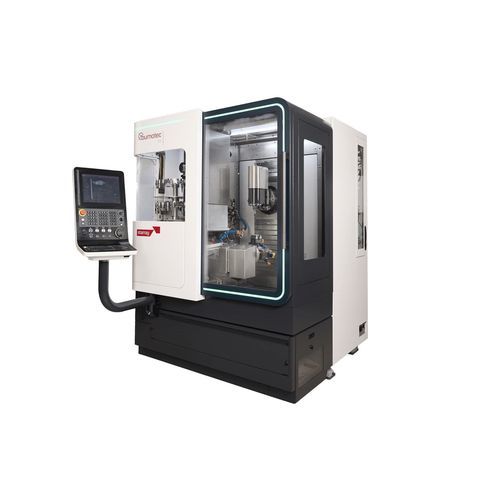

5軸複合工作機械 BUMOTEC 171

縦型航空用歯科用

キャッチコピー
コンパクトで効率的な生産のための高精度5軸マシニングセンタ

概要
Bumotec 171は、狭い占有面積で高精度加工を実現する機械です。現代の生産に必要な機能を集約し、1サイクルでの部品完結加工を可能にするとともに、操作と保守を簡素化します。幾何学的精度と再現性を重視する製造現場に適しています。

用途

• ラグジュアリー製品：金、プラチナ、チタン、ステンレスなど貴金属材の精密加工。
• メドテック：整形外科用インプラント、外科器具、歯科部品などの高精度生産。
• マイクロメカニクス＆航空宇宙：幾何学的忠実性が重要なマイクロメカニクスや航空宇宙用途の高精度部品。

機械設計 / 軸構成
Bumotec 171は集中した構成で提供され、同時5軸加工機能を備えます。1つまたは2つのオプションバイスにより、6面加工時のワークの確実な固定とサイクル最適化が可能です。

主な仕様 / 一目で

• 占有面積：約3 m²
• 同時5軸加工
• バー対応径：最大 Ø32 mm
• 工具マガジン容量：最大 60 工具
• 1サイクルでの部品完結加工
• 段取り時間の短縮と主軸への容易なアクセス
• 直感的なWindowsタッチスクリーン操作
• 消費電力低減と保守の簡素化
• 予防保全および予測保全機能

オールインワン加工
Bumotec 171は不要な機能を省き必要な機能に集中することで、精度を提供します。オペレータ効率と再現性のある品質に対応するよう構成可能で、作業性と清掃性にも配慮しています。

• 同時5軸仕様
• バー対応径：最大 Ø32 mm
• 1または2のオプションバイス（副次加工用）
• 高い再現性と幾何学精度
• 人間工学に配慮した作業領域と清掃性

オプションとして、バー供給装置、切粉処理ユニット、20ポジションパレタイザ、高圧システムなどの統合が可能で、特定の生産要件に対応します。

コンフィグレーター
コンフィグレーターでは「Bumotec 171」として表示されます。選択しやすい単一シリーズの構成です。

仕様

• 占有面積：約3 m²
• 軸：同時5軸加工
• バー対応径：最大 Ø32 mm
• 工具マガジン容量：最大 60 工具
• 生産フロー：1サイクルでの部品完結加工
• ワーク固定：6面加工用の1または2のオプションバイス
• 操作インターフェース：直感的なWindowsタッチスクリーン
• 保守：予防保全および予測保全の機能
• オプション装備：バー供給装置、切粉処理ユニット、20ポジションパレタイザ、高圧システム
• 設計の重点：コンパクトな占有面積、高い再現性、高い幾何学精度、作業性と保守性の容易さ
