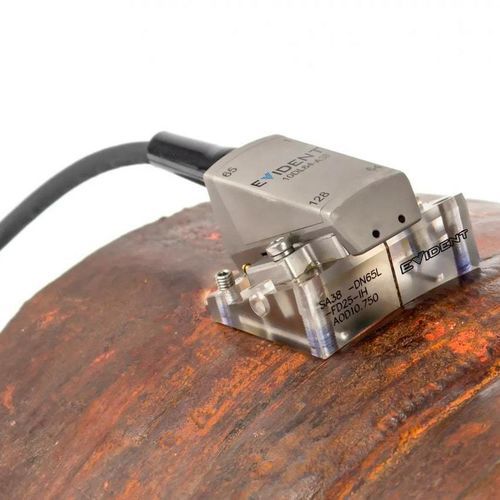

Sonda de ultrassom de cotovelo 2.25DM7X4-A17

DMAde alta frequênciade soldagem

Visão geral
As sondas Dual Matrix Array (DMA) e Dual Linear Array (DLA) são pares de sondas phased-array ligados a um único conector para realizar inspeções transmit–receive longitudinais (TRL) em soldas e material adjacente. Destinam-se à medição de espessura e detecção de defeitos em aços inoxidáveis, ligas austeníticas e resistentes à corrosão, soldas dissimilares e materiais granulares.

Vantagens

• Capacidade de transmitir e receber ondas longitudinais em materiais granulares e de grão grosso
• Melhor penetração e relação sinal/ruído em inox e ligas resistentes à corrosão, inclusive soldas dissimilares
• Disponíveis em frequências mais altas e com elementos pequenos para deteção de indicações muito pequenas
• Múltiplas configurações (DMA e DLA) para ajustar cobertura e alcance de inspeção

Sondas A28 e A38 Dual Linear Array (DLA)

• Opções de alta frequência até 10 MHz para aplicações que exigem alta sensibilidade (ex.: HTHA, creep, SOHIC)
• Matrizes duplas de 32 (A28) ou 64 (A38) elementos que oferecem ampla cobertura com pegada compacta
• Séries de wedges para diâmetros de tubo a partir de 4.5 in. [114.3 mm] OD
• Wedges com ângulos de telhado para focalização passiva cobrindo profundidades focais aprox. 4 mm a 95 mm (0.16 in. a 3.74 in.)
• Compatível com universal holder e scanners ChainSCANNER™, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER e SteerROVER

Sondas A26 e A36 Dual Linear Array (DLA)

• Otimizadas para soldas em aço inoxidável (austenítico, dissimilar, cladding)
• A26 (dual 32 elementos) adequada para tubos espessos (40 mm–80 mm [1.6 in.–3.1 in.])
• A36 (dual 64 elementos) para tubos extra‑espessos (≥80 mm [≥3.1 in.])
• Séries de wedges para diâmetros de tubo a partir de 8.625 in. [219 mm] OD
• Compatível com universal holder, ChainSCANNER e scanners VersaMOUSE

Sonda A27 Dual Matrix Array (32 elementos, 16×2)

• Projetada para aplicações de solda em aço inoxidável (austenítico, dissimilar, cladding)
• Adequada para espessuras de parede de tubo de gama média
• Séries de wedges para diâmetros de tubo a partir de 4.5 in. [114.3 mm] OD
• Compatível com universal holder, ChainSCANNER e VersaMOUSE

Sonda A25 Dual Linear Array 16 elementos

• Focada em inspeções de soldas e cladding em aço inoxidável
• Aplicações em tubos de parede fina com profundidade focal passiva ≈ 6 mm [0.23 in.]
• Séries de wedges para diâmetros de tubo de 1 in. a 4.5 in. [25.4 mm a 114.3 mm] OD
• Compatível com o scanner COBRA™

Especificações e dimensões das sondas phased array
Part Number | Item Number | Frequência (MHz) | Configuração | Total elementos | Pitch (mm) | Elevação do elemento (mm) | Abertura ativa (mm) | Dimensões externas mm (in.) L | W | H
2.25DM7X4-A17 | U8331715 | 2.25 | Dual Matrix (7 × 4 ea.) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98)
5DL16-12X5-A25 | Q3301132 | 5 | Dual Linear (16 ea.) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71)
2.25DL32-32X12-A26 | Q3301043 | 2.25 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DL32-32X12-A26 | Q3301480 | 4 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DM16X2-A27 | Q3300060 | 4 | Dual Matrix (16 × 2 ea.) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79)
10DL32-9.6X5-A28 | Q3301742 | 10 | Dual Linear (32 ea.) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96)
2.25DL64-64X12-A36 | Q3302293 | 2.25 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
4DL64-64X12-A36 | Q3302295 | 4 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
10DL64-19.2X5-A38 | Q3302412 | 10 | Dual Linear (64 ea.) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11)

Características técnicas / especificações

• Configurações: Dual Matrix (DMA) e Dual Linear Array (DLA)
• Frequências disponíveis: 2.25 MHz, 4 MHz, 5 MHz, 10 MHz
• Contagens totais de elementos: 32, 56, 64, 128 (dependendo do modelo)
• Pitches típicos: 0.3 mm, 0.75 mm, 1 mm, 2.71 mm
• Aberturas ativas e elevações de elemento indicadas por modelo (ver tabela)
• Focalização passiva via ângulos das wedges para profundidades focais aprox. 4 mm a 95 mm em modelos selecionados
• Opções de wedges para diâmetros de tubo de 1 in. (25.4 mm) até 8.625 in. (219 mm) OD e maiores (dependendo do modelo)
• Aplicações alvo: medição de espessura e inspeção de defeitos, especialmente em inox/austenítico, ligas resistentes à corrosão, soldas dissimilares, cladding e materiais granulares
• Compatibilidade com scanners (dependendo do modelo): universal holder, ChainSCANNER™, VersaMOUSE, COBRA™, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER, SteerROVER
