Sonda de ultrassom de transdutores múltiplos 2L8-8X9-DGS1-P-2.5-OM

de membranade feixe angular

Visão geral do produto

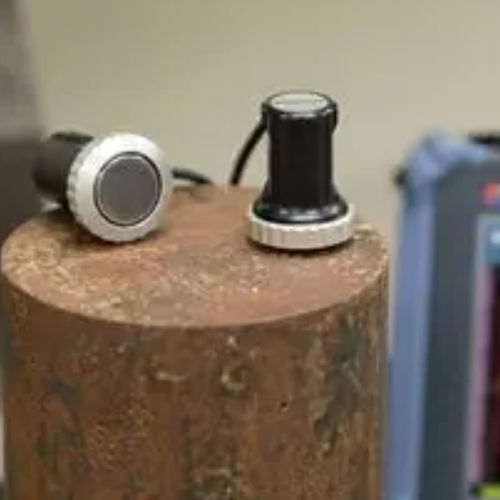

A série de sondas A24 para inspeção de contato manual apresenta um estojo ergonômico da série Atlas, uma membrana de uretano substituível de 0,02 in (0,5 mm) e uma grande abertura ativa quadrada, adequada para inspeções em oficina e em campo. Disponível em versões de 2,0 MHz e 4,0 MHz com configurações de 8 e 16 elementos e opções de feixe de 58° (onda de cisalhamento) e 0° (onda longitudinal).

Características da sonda

• A24 Atlas Series
• Face de desgaste substituível para prolongar a vida útil
• Varredura de inspeção versátil: longitudinal 0° com ±30°
• Frequências disponíveis: 2,0 MHz e 4,0 MHz
• Estojo padrão da série Atlas compatível com tecnologia phased array
• Ideal para inspecionar:
  • Pinos e parafusos de ponte
  • Forjados

Informações de encomenda das sondas
Número da peça | Número do artigo | Frequência (MHz) | Número de elementos | Passo (mm) | Abertura ativa (mm) | Elevação (mm) | Comprimento do cabo (m) | Ângulo nominal do feixe refratado no aço
2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2,0 | 8 | 1,0 | 8 | 9 | 2,5 | 58° Onda de cisalhamento
4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4,0 | 16 | 0,5 | 8 | 9 | 2,5 | 58° Onda de cisalhamento
2L16-16X16-A24-P-2.5-OM | Q3300915 | 2,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Onda longitudinal
4L16-16X16-A24-P-2.5-OM | Q3300916 | 4,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Onda longitudinal

Acessórios
Número da peça | Número do artigo | Descrição
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020 | U8770211 | Face de desgaste para tipo de estojo A24, espessura 0,02 in, pacote de 12 discos de uretano transparentes
MRN-24 | U8770389 | Anel de retenção da membrana protetora

Especificações técnicas

• Série: A24 Atlas Series
• Espessura da membrana: 0,02 in (0,5 mm) face de desgaste em uretano
• Estojo: estojo ergonômico série Atlas com membrana substituível
• Abertura: grande abertura ativa quadrada (8 mm ou 16 mm dependendo do modelo)
• Frequências: 2,0 MHz e 4,0 MHz
• Tipos de feixe: 58° Onda de cisalhamento e 0° Onda longitudinal
• Contagem de elementos: 8 e 16 (dependendo do modelo)
• Passos: 1,0 mm e 0,5 mm (dependendo do modelo)
• Elevações: 9 mm e 16 mm (dependendo do modelo)
• Comprimento do cabo: 2,5 m (modelos listados)
• Aplicações típicas: inspeção de espessura e detecção de defeitos, pinos de ponte, parafusos, forjados
