Sonda de ultrassom de cotovelo 10DL32-9.6X5-A28

de transdutores múltiplospara altas temperaturas

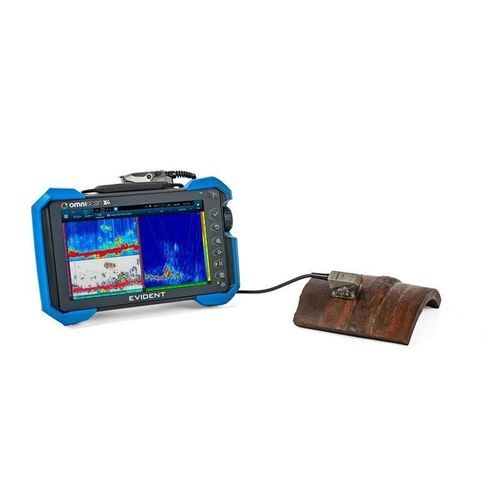

Visão geralAs sondas HTHA ajudam na deteção precoce e mais fiável do ataque de hidrogénio a alta temperatura. A deteção precoce e fiável de HTHA é um desafio; a difração por tempo de voo (TOFD), o phased array (PA) focado e o método de focagem total (TFM), especialmente utilizando sondas Dual Linear Array™ (DLA), são técnicas eficazes. O detetor de falhas OmniScan™ X4 suporta totalmente TOFD, PA focado, TFM e imagem de coerência de fase (PCI) e oferece ferramentas de software integradas para facilitar a configuração e a análise.OmniScan X4 - Principais capacidades de inspecçãoConfiguração integrada de sonda DLA e configuração de scannerImagens TFM de alta resolução (até 1024 × 1024 pontos)Ferramentas de software para otimizar a inspeção TFM: plano de varrimento com modelo AIM, TCG automático, disparo esparso, ganho suave e seletor de paleta, envelope TFM em tempo real e filtros de imagem, portas e alarmesAbertura TFM de 64 elementos e abertura TFM alargada de 128 elementos (modelo OmniScan X4 64:Sondas de feixe angularAs sondas de feixe duplo de 10 MHz de alta sensibilidade em configuração de pitch-catchO pequeno passo do elemento permite obter imagens TFM nítidas e cobertura de ângulo amplo da soldadura e da zona afetada pelo calor (HAZ)
