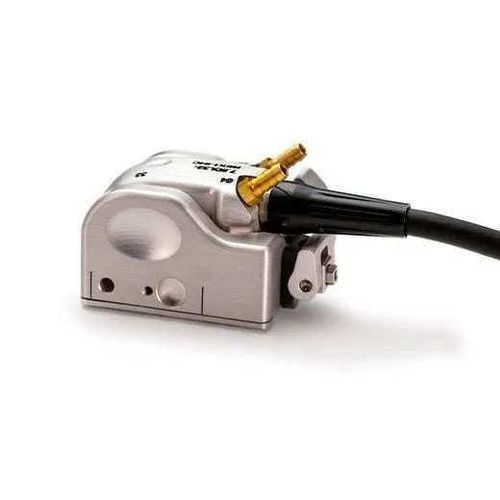

Sonda de ultrassom de transdutores múltiplos 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW

de feixecom linha de atraso

Visão geral
A sonda REX1 Pulse-Receive (PR) Dual Linear Array™ (DLA) foi concebida para levantamentos de corrosão e deteção de defeitos próximos à superfície. A fiação PR e a configuração pitch-catch permitem técnicas avançadas de phased array, incluindo Total Focusing Method (TFM) e Phase Coherence Imaging (PCI), para imagens melhoradas de defeitos rasos.

Vantagens e características

• Fiação pulse-receive (PR) que suporta leis focais complexas
  • Total Focusing Method (TFM)
  • Phase Coherence Imaging (PCI)*
• Arquitetura pitch-catch que reduz ecos de interface e melhora resolução próxima à superfície
• Capacidades de disparo do feixe otimizadas e ampla cobertura do feixe (até 30 mm)
• Ficheiros de leis focais onboard compatíveis com OmniScan™ X3 e OmniScan X3 64
• Compatibilidade com instrumentos que incluem módulos pulser/receiver
• Integração com o software de inspeção e análise WeldSight™
• Deteta defeitos a partir de 1 mm (0,04 in) abaixo da superfície
• Profundidade típica de inspeção em aço carbono: 1–80 mm
• Sistema de ajuste rápido para diâmetros desde 4 in até superfície plana
• Linha de atraso substituível, irrigação incorporada e placas de desgaste em carboneto

Aplicações típicas
Inspeções manuais, semi-automáticas ou automáticas de corrosão e avaliação de defeitos críticos, incluindo pitting, danos por fluência (creep) e fissuração induzida por hidrogénio (HIC). Recomendado quando é necessária alta resolução próxima à superfície e dimensionamento preciso de defeitos rasos.

Técnica Dual Array Pitch-Catch
As sondas DLA utilizam fileiras separadas de elementos transmissores e recetores montados em linhas de atraso inclinadas para focalizar a energia sob a superfície. Esta geometria reduz significativamente a amplitude das reflexões superficiais e melhora a probabilidade de deteção de defeitos rasos.

Especificações

• Família de modelos: REX1 Dual Linear Array™ (DLA) PR probe
• Modelos disponíveis:
  • 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW — Nº artigo Q3301867 — Cabo 2,5 m
  • 7.5DL32-32X5-REX1-P-5-OM-IHC-PR-RW — Nº artigo Q3302172 — Cabo 5 m
• Frequência de operação: 7,5 MHz
• Número de elementos: Dual 32
• Pitch: 1 mm
• Abertura ativa: 32 mm
• Elevation: 5 mm
• Dimensões externas (L×W×H): 66 × 40 × 44 mm (2,57 × 1,58 × 1,73 in)
• Cobertura do feixe: até 30 mm (1,18 in)
• Profundidade típica de inspeção em aço carbono: 1 a 80 mm
• Profundidade de defeito detetável próximo da superfície: desde 1 mm (0,04 in)
• Recursos de serviço: linha de atraso substituível, irrigação incorporada, placas de desgaste em carboneto, ajuste rápido para pequenos diâmetros até superfícies planas
• Técnicas de imagem suportadas: Phased Array (PA), Total Focusing Method (TFM), Phase Coherence Imaging (PCI; PCI disponível no OmniScan X3 64)
