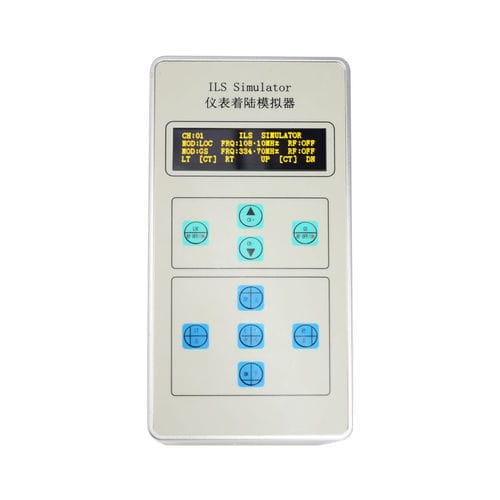

Instrumento de teste para aviônica ILS-3M

aeronáuticoportátilcompacto

Visão geral do produto
O simulador de pouso por instrumentos ILS-3M é um equipamento portátil, compacto e altamente integrado para testes qualitativos in situ dos sistemas de pouso por instrumentos (ILS) embarcados. Fornece confirmação do estado dos receptores ILS instalados em aeronaves estacionadas na plataforma. A unidade gera sinais RF que cobrem as bandas completas de LOC e GS com profundidade de modulação ajustável e modulação diferencial (DDM) para emular sinais de localizer e glide slope terrestres. Uma antena dedicada transmite os sinais de marker beacon (MB) — far, middle e near — para validar a recepção das balizas e o desempenho do receptor ILS.

Especificações técnicas

• Alimentação: Duas baterias de lítio 18650 de 3,7 V 2600 mAh
• Modos de operação: LOC (localizer), GS (glide slope), MB (marker beacon)
• LOC: 108.10–111.95 MHz (40 canais); precisão ±0,0025%; tons de áudio 90Hz/150Hz/1020Hz (controláveis); profundidade de modulação AM 12–28%; intervalo DDM -0,15 a +0,15 (passo 0,01); potência de transmissão 0±1,5 dBm
• GS: 329.15–335.00 MHz (40 canais); precisão ±0,0025%; tons de áudio 90Hz/150Hz (controláveis); profundidade de modulação AM 30–50%; intervalo DDM -0,15 a +0,15 (passo 0,01); potência de transmissão 0±1,5 dBm
• MB: 75.0 MHz; precisão ±0,005%; tons de áudio 400Hz/1300Hz/3000Hz (controláveis); profundidade de modulação AM ≥65%; potência de transmissão ≥-5 dBm
• Distância de operação: LOC/GS 4–6 m; MB 2–3 m
• Peso: ≤ 1,5 kg; Dimensões: 215 × 108 × 65 mm
• Ambiental: Temperatura de operação -10 a +45 °C; Temperatura de armazenamento -25 a +60 °C
