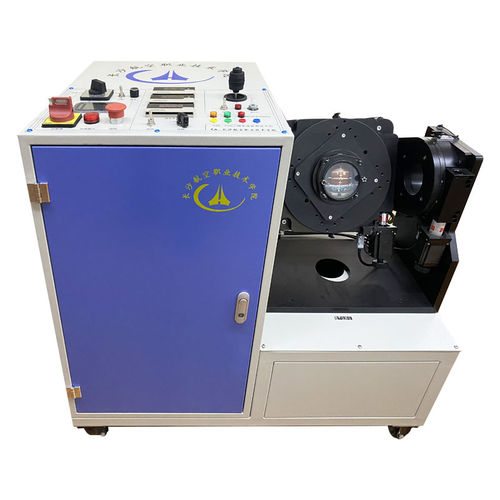

Banco de ensaio elétrico SBL-200

de conversãopara sistema aviônicoaeronáutico

Visão geral do produto
A plataforma didática de alimentação secundária SBL-200 é constituída por uma bateria, um conversor, um circuito de controlo do indicador de atitude e um circuito de carga. Destina-se à formação aeronáutica e a demonstrações de laboratório, ilustrando o princípio de funcionamento do indicador de atitude ao simular arfagem e rolagem da aeronave. Facilita exercícios práticos sobre o comportamento dos instrumentos e procedimentos de segurança de voo.

Principais características

• Converte 24 V CC numa saída trifásica aeronáutica de 36 V/400 Hz
• Simula a visualização do indicador de atitude (arfagem e rolagem)

Especificações técnicas

• Modelo: SBL-200
• Componentes principais: bateria, conversor, circuito de controlo do indicador de atitude, circuito de carga
• Função: simular o indicador de atitude para formação e demonstração
• Tensão de funcionamento: 220±15% VAC
• Tensão de saída (bateria): 24 VDC
• Tensão de saída (conversor): 36±10% V
• Intervalo de visualização de frequência: 400±20 Hz
• Precisão de visualização de frequência: ±5 Hz
• Dimensões máximas: 600 x 500 x 900 mm
• Temperatura de funcionamento: -10 °C a +45 °C
• Temperatura de armazenamento: -10 °C a +45 °C
• Humidade relativa: 10–90 % RH
