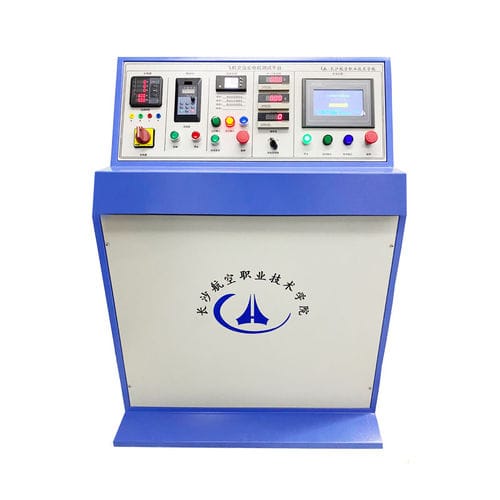

Banco de ensaio de desempenho

em fim de linhapara geradorescom alternador

Visão geral do produto
O sistema de teste de alternador aeronáutico é um banco de testes em solo projetado para realizar ensaios de desempenho e funcionalidade em alternadores do tipo JF-12 e seus sistemas de excitação. O sistema inclui um painel de controle principal, unidade de alimentação, banco de carga DC, cabos de teste, o alternador sob teste e o regulador do alternador. Permite verificar a saída do alternador, o comportamento da excitação, operação em paralelo e funções de proteção sob condições controladas de carga e ventilação.

Principais características

• Desenvolvido para testar o alternador JF-12 e o sistema de excitação separado.
• Dois modos de refrigeração: ventilação forçada (10 A) e ventilação natural/espontânea (5 A).
• Regulação de tensão estável, operação paralela confiável e proteção contra corrente reversa e sobrecarga prolongada; redução de interferências de rádio.
• Configuração com excitação separada em que o painel de controle fornece a tensão de excitação DC.
• Posições de instalação flexíveis: horizontal, inclinada e vertical.
• Inclui banco de carga DC e cabos de teste para simular cargas elétricas aeronáuticas e tempos de operação.

Especificações técnicas
Parâmetros chave e valores:

• Tipo de gerador testado: alternador JF-12 e sistema de excitação
• Corrente nominal: 10 A (ventilação forçada) / 5 A (ventilação natural)
• Tensão nominal: 115 V / 400 Hz
• Velocidade nominal: 4000 rpm
• Tensão de excitação: 7,89 V
• Condição de operação: contínua
• Corrente de sobrecarga permitida: até 20 A (forçada) / 10 A (natural)
• Duração da sobrecarga: 2 minutos
• Corrente de excitação máxima (condições quentes, 4000 rpm, 115 V): 20 A
• Ar não aquecido requerido para ventilação forçada: ≥ 30 L/s à pressão atmosférica normal
• Aumento máximo de temperatura permissível (forçada / natural): Comutador 75 °C / 120 °C; Enrolamento de excitação 55 °C / 105 °C; Enrolamento do armadura 75 °C / 120 °C
• Posições de instalação suportadas: horizontal, inclinada, vertical

Aplicações típicas

• Ensaios em bancada de manutenção e verificação após revisão de alternadores aeronáuticos
• Testes de final de linha na produção para fabricantes de alternadores
• Qualificação de componentes e testes de aceitação em solo em oficinas aeronáuticas
• Diagnóstico de serviço de campo e suporte à reparação
