Banco de ensaio de pressão

de temperaturade desempenhopara geradores

Visão geral do produto

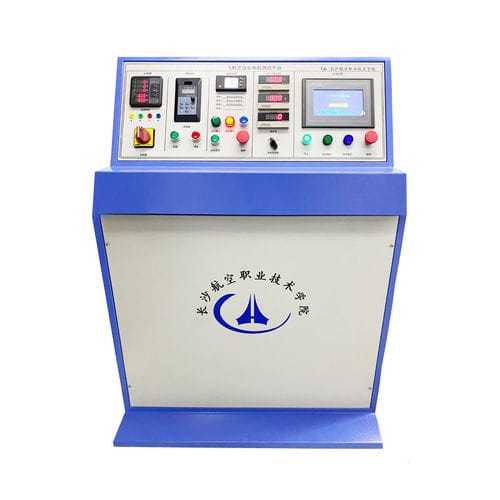

O sistema de teste para gerador CC de aeronave é uma solução de bancada para ensaios de desempenho e compatibilidade de geradores CC e reguladores aeronáuticos. Integra quadro de controle, unidade de potência, banco de carga CC e cabos de teste para avaliar modelos como o gerador ZF-1.5 e o regulador TY-1500 em condições elétricas e térmicas definidas.

Principais características

• Suporte ao gerador ZF-1.5 com duas potências conforme o método de arrefecimento: 500 W (ventilação espontânea) e 1000 W (ventilação forçada).
• Garante saída regulada e operação paralela estável; inclui proteção contra corrente inversa, tolerância a sobrecargas e projeto para reduzir interferências de rádio.
• Construção shunt de quatro polos com direção de rotação reversível para testes funcionais.
• Instalação flexível: suporta montagem horizontal, inclinada e vertical.

Especificações técnicas

• Método de arrefecimento: circulação de ar forçada / ventilação espontânea.
• Potência nominal: 1000 W (forçada) / 500 W (espontânea).
• Tensão nominal: 27.5 V.
• Corrente nominal: 40 A (forçada) / 20 A (espontânea).
• Faixa de rotação: 3800–5900 RPM.
• Condição de operação: contínua.
• Corrente de sobrecarga admissível: 50 A (forçada) / 24 A (espontânea); duração da sobrecarga: 2 minutos.
• Corrente de excitação máxima no estado térmico (a 3800 RPM, 27.5 V, corrente nominal): 2.80 A (forçada) / 2.55 A (espontânea).
• Requisito de vazão de ar para ventilação forçada: ≥ 30 L/s à pressão atmosférica normal.
• Elevação máxima de temperatura permitida (°C): Comutador 75 (forçada) / 120 (espontânea); Enrolamento de excitação 55 (forçada) / 105 (espontânea); Enrolamento do indutor 75 (forçada) / 120 (espontânea).

Componentes do sistema e aplicações

• Componentes padrão: quadro de controle principal, unidade de potência, banco de carga CC, cabos de teste, gerador CC aeronáutico (ex. ZF-1.5), regulador de gerador CC (ex. TY-1500).
• Uso principal: testes de desempenho, verificações de compatibilidade operacional e testes de aceitação para geradores e reguladores CC aeronáuticos.
• Capacidades de teste: verificações de regulação de tensão/corrente, testes de operação em paralelo, verificação de limites de sobrecarga e térmicos, validação dos requisitos de ventilação.
• Instalação e operação: projetado para bancadas de teste em laboratório ou oficina com disposições para cabeamento seguro, pontos de medição e perfis de carga configuráveis.
