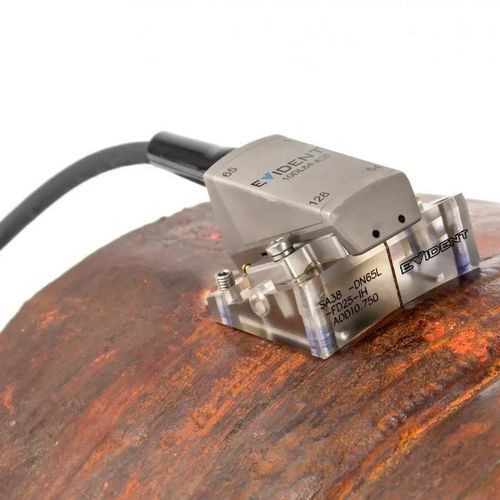

Keil-Ultraschallsonde 2.25DM7X4-A17

DMAHochfrequenzSchweiß

Übersicht
Dual Matrix Array (DMA) und Dual Linear Array (DLA) Prüfköpfe sind gepaarte Phased-Array-Sonden, die an einen einzigen Stecker angeschlossen sind, um transmit–receive longitudinale (TRL) Prüfungen an Schweißnähten und angrenzendem Werkstoff durchzuführen. Sie sind für Dickenmessung und Fehlererkennung in Edelstahl, austenitischen und korrosionsbeständigen Legierungen, dissimilaren Schweißverbindungen und körnigen Materialien ausgelegt.

Vorteile

• Fähigkeit, longitudinale Wellen in körnigen und grobkörnigen Materialien zu senden und zu empfangen
• Verbesserte Eindringtiefe und Signal‑/Rauschverhältnis in Edelstahl und korrosionsbeständigen Legierungen, einschließlich dissimilarer Schweißverbindungen
• Hohe Frequenzen und kleine Elemente verfügbar zur Erkennung sehr kleiner Indikationen
• Mehrere Konfigurationen (DMA und DLA) zur Anpassung von Abdeckung und Prüfbereich

A28 und A38 Dual Linear Array (DLA) Sonden

• Hochfrequente Optionen bis 10 MHz für Anwendungen mit hohen Sensitivitätsanforderungen (z. B. HTHA, Kriechen, SOHIC)
• Dual 32 (A28) oder 64 (A38) Element‑Arrays bieten große Abdeckung bei kleiner Bauform
• Keilserien (wedges) für Rohrdurchmesser ab 4,5 in. [114.3 mm] OD
• Keile mit Dachwinkeln zur passiven Fokussierung für Fokustiefen von ca. 4 mm bis 95 mm (0.16 in. bis 3.74 in.)
• Kompatibel mit universal holder sowie Scannern ChainSCANNER™, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER und SteerROVER

A26 und A36 Dual Linear Array (DLA) Sonden

• Speziell für Schweißnähte aus Edelstahl (austenitisch, dissimilar, Cladding)
• A26 (dual 32 Elemente) geeignet für dickwandige Rohre (40 mm–80 mm [1.6 in.–3.1 in.])
• A36 (dual 64 Elemente) für extra dicke Rohre (≥80 mm [≥3.1 in.])
• Keilserien für Rohrdurchmesser ab 8.625 in. [219 mm] OD
• Kompatibel mit universal holder, ChainSCANNER und VersaMOUSE Scannern

A27 Dual Matrix Array Sonde (32 Elemente, 16×2)

• Entwickelt für Schweißnahtanwendungen in Edelstahl (austenitisch, dissimilar, Cladding)
• Geeignet für mittlere Rohrwanddicken
• Keilserien für Rohrdurchmesser ab 4,5 in. [114.3 mm] OD
• Kompatibel mit universal holder, ChainSCANNER und VersaMOUSE

A25 16‑Element Dual Linear Array Sonde

• Spezialisiert auf Inspektion von Edelstahl‑Schweißnähten und Cladding
• Anwendungen an dünnwandigen Rohren mit passiver Fokustiefe ≈ 6 mm [0.23 in.]
• Keilserien für Rohrdurchmesser von 1 in. bis 4.5 in. [25.4 mm bis 114.3 mm] OD
• Kompatibel mit dem COBRA™ Scanner

Spezifikationen und Abmessungen der Phased‑Array‑Sonden
Part Number | Item Number | Frequenz (MHz) | Konfiguration | Gesamt‑Elemente | Pitch (mm) | Element‑Höhe (mm) | Aktive Apertur (mm) | Außenmaße mm (in.) L | W | H
2.25DM7X4-A17 | U8331715 | 2.25 | Dual Matrix (7 × 4 ea.) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98)
5DL16-12X5-A25 | Q3301132 | 5 | Dual Linear (16 ea.) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71)
2.25DL32-32X12-A26 | Q3301043 | 2.25 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DL32-32X12-A26 | Q3301480 | 4 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DM16X2-A27 | Q3300060 | 4 | Dual Matrix (16 × 2 ea.) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79)
10DL32-9.6X5-A28 | Q3301742 | 10 | Dual Linear (32 ea.) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96)
2.25DL64-64X12-A36 | Q3302293 | 2.25 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
4DL64-64X12-A36 | Q3302295 | 4 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
10DL64-19.2X5-A38 | Q3302412 | 10 | Dual Linear (64 ea.) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11)

Technische Merkmale / Spezifikationen

• Konfigurationen: Dual Matrix (DMA) und Dual Linear Array (DLA)
• Verfügbare Frequenzen: 2.25 MHz, 4 MHz, 5 MHz, 10 MHz
• Gesamtelementzahlen: 32, 56, 64, 128 (modellabhängig)
• Typische Pitches: 0.3 mm, 0.75 mm, 1 mm, 2.71 mm
• Aktive Aperturen und Elementhöhen werden pro Modell angegeben (siehe Tabelle)
• Passive Fokussierung über Keil‑Dachwinkel für Fokustiefen ≈ 4 mm bis 95 mm bei ausgewählten Modellen
• Keiloptionen für Rohrdurchmesser von 1 in. (25.4 mm) bis 8.625 in. (219 mm) OD und größer (modellabhängig)
• Zielanwendungen: Dickenmessung und Fehlerinspektion, insbesondere auf Edelstahl/austenitisch, korrosionsbeständigen Legierungen, dissimilaren Schweißnähten, Cladding und körnigen Materialien
• Scanner‑Kompatibilität (modellabhängig): universal holder, ChainSCANNER™, VersaMOUSE, COBRA™, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER, SteerROVER
