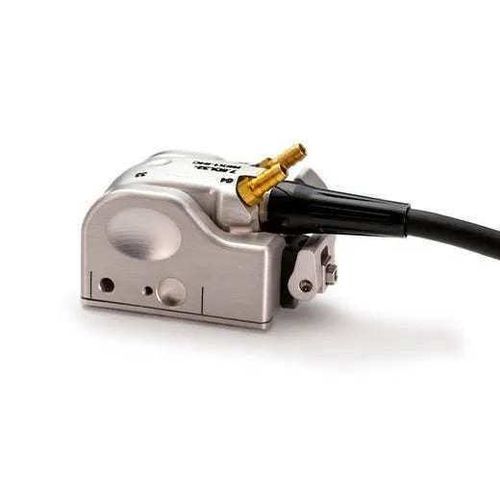

Phased-Array-Ultraschallsonde 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW

StrahlenLaufzeitleitungen

Übersicht
Die REX1 Pulse-Receive (PR) Dual Linear Array™ (DLA) Sonde ist für Korrosionsprüfungen und die Erkennung oberflächennaher Fehler ausgelegt. Das PR-Kabelsystem und die Pitch-Catch-Anordnung ermöglichen fortgeschrittene Phased-Array-Techniken wie Total Focusing Method (TFM) und Phase Coherence Imaging (PCI) zur verbesserten Darstellung flacher Fehler.

Vorteile und Merkmale

• Pulse-Receive (PR) Verdrahtung zur Unterstützung komplexer Fokalgesetze
  • Total Focusing Method (TFM)
  • Phase Coherence Imaging (PCI)*
• Pitch-Catch-Architektur reduziert Interface-Echos und verbessert die Nahfeldauflösung
• Optimierte Strahlabgabe und große Strahlabdeckung (bis zu 30 mm)
• On-board Fokalgesetz-Dateien kompatibel mit OmniScan™ X3 und OmniScan X3 64
• Kompatibilität mit Prüfgeräten mit Pulser/Receiver-Modulen
• Integration mit der Inspektions- und Analyse-Software WeldSight™
• Erkennung von Defekten ab 1 mm (0,04 in) unter der Oberfläche
• Typische Prüfentiefe in Baustahl: 1–80 mm
• Schnellverstellsystem für Durchmesser ab 4 in bis zur ebenen Fläche
• Austauschbare Verzögerungsleitung, integrierte Spülung und Hartmetall-Verschleißplatten

Typische Anwendungen
Manuelle, halb- oder vollautomatische Korrosionsuntersuchungen und Beurteilung kritischer Fehler, einschließlich Pitting, Kriechschäden und wasserstoffinduzierten Rissen (HIC). Empfohlen, wenn hohe Nahfeldauflösung und präzise Vermessung flacher Fehler erforderlich sind.

Dual Array Pitch-Catch Technik
DLA-Sonden verwenden getrennte Reihen von Sender- und Empfängerelementen auf geneigten Verzögerungsleitungen, um Energie unterhalb der Oberfläche zu fokussieren. Diese Geometrie verringert die Amplitude von Oberflächenreflexionen deutlich und erhöht die Nachweiswahrscheinlichkeit für flache Fehler.

Spezifikationen

• Modellfamilie: REX1 Dual Linear Array™ (DLA) PR probe
• Verfügbare Modelle:
  • 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW — Artikel-Nr. Q3301867 — Kabel 2,5 m
  • 7.5DL32-32X5-REX1-P-5-OM-IHC-PR-RW — Artikel-Nr. Q3302172 — Kabel 5 m
• Betriebsfrequenz: 7,5 MHz
• Anzahl Elemente: Dual 32
• Pitch: 1 mm
• Aktive Apertur: 32 mm
• Elevation: 5 mm
• Außenmaße (L×B×H): 66 × 40 × 44 mm (2,57 × 1,58 × 1,73 in)
• Strahlabdeckung: bis zu 30 mm (1,18 in)
• Typische Prüfentiefe in Baustahl: 1 bis 80 mm
• Nachweisbare oberflächennahe Defekttiefe: ab 1 mm (0,04 in)
• Wartungsmerkmale: austauschbare Verzögerungsleitung, integrierte Spülung, Hartmetall-Verschleißplatten, Schnellverstellung für kleine Durchmesser bis Flächen
• Unterstützte Bildgebungstechniken: Phased Array (PA), Total Focusing Method (TFM), Phase Coherence Imaging (PCI; PCI verfügbar auf OmniScan X3 64)
